Označenie súčastí

Súčasti hlavnej časti

Ilustrácia zobrazujúca umiestnenie jednotlivých častí tela adaptéra XLR

  1. Držiak mikrofónu

  2. Blokovacie koliesko

  3. Pätka pre rôzne rozhrania

    Poznámka

    • Holými rukami sa nedotýkajte konektora, ktorým je vybavená pätka pre rôzne rozhrania.

  4. Ochranný kryt konektora

Prepínače/otočné voliče/konektory

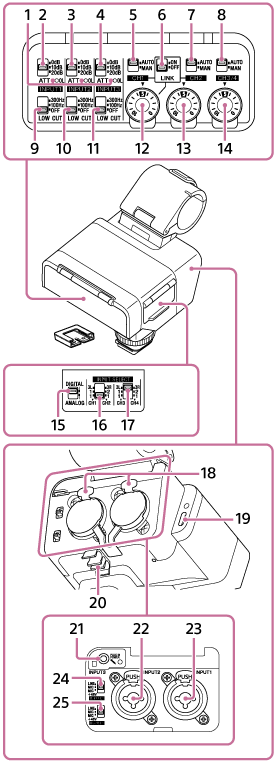

Ilustrácia zobrazujúca umiestnenie častí prepínačov, otočných voličov a konektorov na adaptéri XLR

  1. Kontrolky OL (preťaženie)

    Rozsvieti sa, keď je vstupný zvukový signál natoľko silný, že spôsobí analógové skreslenie. V takýchto prípadoch upravte vstupnú úroveň pomocou pripojeného zariadenia alebo prepínača ATT na tejto jednotke tak, aby sa kontrolka počas prevádzky nerozsvietila.

  2. Prepínač ATT (INPUT1)

    Slúži na výber štandardnej vstupnej úrovne pre konektor INPUT1. Toto nastavenie prepínača je aktívne, keď je prepínač INPUT1 (LINE/MIC/MIC+48V) nastavený na „MIC“ alebo „MIC+48V“.

  3. Prepínač ATT (INPUT2)

    Slúži na výber štandardnej vstupnej úrovne pre konektor INPUT2. Toto nastavenie prepínača je aktívne, keď je prepínač INPUT2 (LINE/MIC/MIC+48V) nastavený na „MIC“ alebo „MIC+48V“.

  4. Prepínač ATT (INPUT3)

    Slúži na výber štandardnej vstupnej úrovne pre konektor INPUT3.

  5. Prepínač AUTO/MAN (CH1)

    Zvoľte spôsob (automaticky/manuálne) nastavenia úrovne hlasitosti výstupného zvuku do CH1 vo fotoaparáte alebo v počítači.

  6. Prepínač LINK

    Nastavenie prepínača na „ON“ umožňuje, aby sa úroveň hlasitosti záznamu zvukového výstupu do CH2 vo fotoaparáte alebo v počítači automaticky prispôsobovala úrovni CH1. Je to užitočné pri stereofónnom nahrávaní do CH1 a CH2.

  7. Prepínač AUTO/MAN (CH2)

    Zvoľte spôsob (automaticky/manuálne) nastavenia úrovne hlasitosti výstupného zvuku do CH2 vo fotoaparáte alebo v počítači.

  8. Prepínač AUTO/MAN (CH3/4)

    Zvoľte spôsob (automaticky/manuálne) nastavenia úrovne hlasitosti výstupného zvuku do CH3 a CH4 vo fotoaparáte.

  9. Prepínač LOW CUT (INPUT1)

    Tento prepínač použite na minimalizovanie nechcených šumov stlmením nízkofrekvenčných prvkov vstupného zvuku z konektora INPUT1. Toto nastavenie prepínača je aktívne, keď je prepínač INPUT1 (LINE/MIC/MIC+48V) nastavený na „MIC“ alebo „MIC+48V“.

  10. Prepínač LOW CUT (INPUT2)

    Tento prepínač použite na minimalizovanie nechcených šumov stlmením nízkofrekvenčných prvkov vstupného zvuku z konektora INPUT2. Toto nastavenie prepínača je aktívne, keď je prepínač INPUT2 (LINE/MIC/MIC+48V) nastavený na „MIC“ alebo „MIC+48V“.

  11. Prepínač LOW CUT (INPUT3)

    Tento prepínač použite na minimalizovanie nechcených šumov stlmením nízkofrekvenčných prvkov vstupného zvuku z konektora INPUT3.

  12. Otočný volič AUDIO LEVEL (CH1)

    Nastavte úroveň hlasitosti záznamu zvukového výstupu do CH1 vo fotoaparáte alebo v počítači.

  13. Otočný volič AUDIO LEVEL (CH2)

    Nastavte úroveň hlasitosti záznamu zvukového výstupu do CH2 vo fotoaparáte alebo v počítači.

  14. Otočný volič AUDIO LEVEL (CH3/4)

    Nastavte úroveň hlasitosti záznamu zvukového výstupu do CH3 a CH4 vo fotoaparáte.

  15. Prepínač DIGITAL/ANALOG

    Zvoľte typ výstupu, digitálny alebo analógový.

    Ak sánky pre rôzne rozhrania na vašom fotoaparáte nie sú kompatibilné s rozhraním digitálneho zvuku, nastavte prepínač do polohy „ANALOG“.

  16. Prepínač INPUT SELECT (CH1/CH2)

    Zvoľte vstupný zvuk, ktorý sa má vyviesť do CH1 a CH2 vo fotoaparáte alebo v počítači.

  17. Prepínač INPUT SELECT (CH3/CH4)

    Zvoľte vstupný zvuk, ktorý sa má vyviesť do CH3 a CH4 vo fotoaparáte.

  18. Páčka na uvoľnenie

  19. Port USB Type-C®

    Poznámka

    • Port USB Type-C na tejto jednotke slúži na pripojenie k počítaču, ktorý podporuje zvukový vstup USB. Keďže tento port nepodporuje napájanie z napájacích zdrojov USB (vrátane USB PD), jednotka nebude napájaná ani v prípade, že k nim bude pripojená.

  20. Držiak kábla

  21. Konektor INPUT3 (stereofónny miniatúrny konektor, kompatibilný s napájaním po zapojení)

  22. Konektor INPUT2 (3-kolíkový XLR/TRS*, zástrčkový typ, kompatibilný s +48 V fantómovým napájaním)

    * 3-pólový konektor (TIP: HOT, RING: COLD, SLEEVE: GND)

  23. Konektor INPUT1 (3-kolíkový XLR/TRS*, zástrčkový typ, kompatibilný s +48 V fantómovým napájaním)

    * 3-pólový konektor (TIP: HOT, RING: COLD, SLEEVE: GND)

  24. Prepínač INPUT2 (LINE/MIC/MIC+48V)

    Slúži na výber vhodnej možnosti pre zariadenie pripojené ku konektoru INPUT2.

  25. Prepínač INPUT1 (LINE/MIC/MIC+48V)

    Slúži na výber vhodnej možnosti pre zariadenie pripojené ku konektoru INPUT1.
