Pripojenie tejto jednotky k fotoaparátu pomocou dodaného predlžovacieho kábla na pätku pre audio

Pripojte túto jednotku k fotoaparátu pomocou dodaného predlžovacieho kábla na pätku pre audio.

Je to praktické, napríklad pri nahrávaní pomocou mikrofónu (nie je súčasťou dodávky) pripojeným k jednotke z určitej vzdialenosti.

Poznámka

  • Pred pripojením alebo odpojením predlžovacieho kábla na pätku pre audio k/od fotoaparátu vypnite napájanie fotoaparátu.

  • Predlžovací kábel na pätku pre audio možno použiť so zvukovým príslušenstvom pre zariadenia vybavené sánkami pre rôzne rozhrania. Nie je kompatibilný s externými bleskami.

    Modely fotoaparátov kompatibilné s predlžovacím káblom na pätku pre audio nájdete na webovej stránke:

    https://www.sony.net/dics/vmcsa1/

  • Mikrofón zobrazený na obrázku nie je súčasťou dodávky.

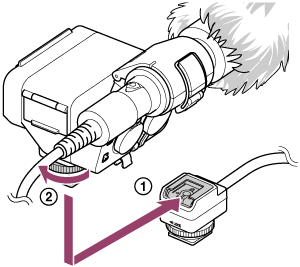

  1. Odstráňte ochranné kryty konektorov z tejto jednotky a predlžovacieho kábla na pätku pre audio.
  2. Zasuňte pätku pre rôzne rozhrania tejto jednotky do zásuvky predlžovacieho kábla na pätku pre audio () a potom otočte blokovacie koliesko v smere „LOCK“, aby ste jednotku pevne zaistili ().

    Ak sa pätka pre rôzne rozhrania ťažko vkladá do sánok, otočte blokovacie koliesko proti smeru pohybu hodinových ručičiek úplne na doraz a potom skúste znova.

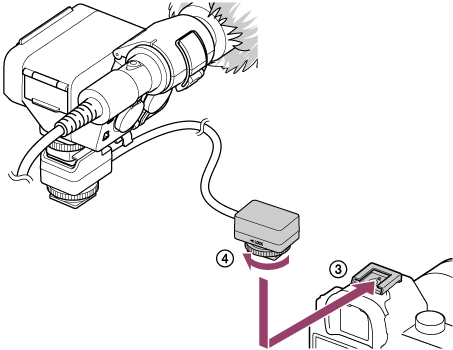

  3. Zasuňte pätku pre rôzne rozhrania predlžovacieho kábla na pätku pre audio do zásuvky na fotoaparáte () a potom otočte blokovacie koliesko v smere „LOCK“, aby ste predlžovací kábel na pätku pre audio pevne zaistili ().

    Ak sa pätka pre rôzne rozhrania ťažko vkladá do sánok, otočte blokovacie koliesko proti smeru pohybu hodinových ručičiek úplne na doraz a potom skúste znova.

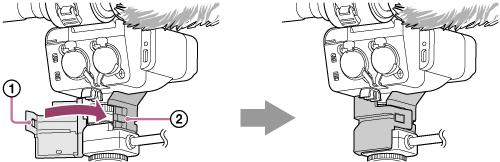

Použitie dodaného zosilňovacieho nástavca pre predlžovací kábel na pätku pre audio

Pri pripájaní tejto jednotky k zostave fotoaparátu alebo podobnému zariadeniu použite zosilňovací nástavec pre predlžovací kábel na pätku pre audio.

  1. Pripojte predlžovací kábel na pätku pre audio k zostave fotoaparátu alebo podobnému zariadeniu a potom otočte blokovacie koliesko v smere „LOCK“, aby ste predlžovací kábel na pätku pre audio pevne zaistili.

  2. Pripojte zosilňovací nástavec pre predlžovací kábel na pätku pre audio tak, aby zodpovedal tvaru tejto jednotky a predlžovacieho kábla na pätku pre audio.

  3. Zarovnajte otvor () na zosilňovacom nástavci pre predlžovací kábel na pätku pre audio s výstupkom () a zatlačte ho tak, aby zacvakol na miesto a zaistil sa.

Poznámka

  • Pri používaní vstavaného blesku fotoaparátu odstráňte túto jednotku z fotoaparátu.

  • Keď túto jednotku alebo predlžovací kábel na pätku pre audio nebudete používať, nezabudnite opäť nasadiť ochranný kryt konektora na pätku pre rôzne rozhrania.

  • Pri pripájaní zosilňovacieho nástavca pre predlžovací kábel na pätku pre audio dávajte pozor, aby ste si nepriškripli prsty.

  • Ak je pri pripájaní predlžovacieho kábla na pätku pre audio k zostave fotoaparátu daný kábel dlhší, než je potrebné, upevnite jeho prebytok, napríklad jeho ovinutím okolo zostavy fotoaparátu, aby sa nedostal do zorného poľa objektívu.
