Seiten

Dies ist eine Abbildung der Seitenansicht der Kamera. Wenn die Objektivbefestigungsseite Ihnen zugewandt ist, wird die Position der einzelnen Teile auf der rechten Seite angezeigt. Auf der Vorderseite befinden sich, von oben beginnend, die Teile mit den Nummern 1 bis 3. Auf der Rückseite befinden sich, von oben beginnend, die Teile mit den Nummern 4 bis 6, 8 und 7.

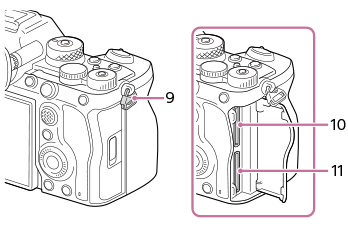

Dies ist eine Abbildung der Seitenansicht der Kamera. Wenn der Monitor auf Sie gerichtet ist, wird die Position der einzelnen Teile auf der rechten Seite angezeigt. Das Teil mit der Nummer 9 befindet sich ganz oben. Von oben betrachtet befinden sich auf der nahen Seite die Teile mit den Nummern 10 und 11.

  1. HDMI-Typ A-Buchse
  2. Lautsprecher
  3. Buchse (Blitzsynchronisierung)
  4. Buchse (Mikrofon)

    Wenn ein externes Mikrofon angeschlossen wird, wird das eingebaute Mikrofon automatisch abgeschaltet. Handelt es sich bei dem externen Mikrofon um einen Typ mit Plugin Power, übernimmt die Kamera die Stromversorgung.

  5. Buchse (Kopfhörer)
  6. USB Type-C®-Anschluss (USB PORT 1)

    Dieser Anschluss unterstützt den Verriegelungsmechanismus mit einer Schraube.

  7. USB Type-C-Anschluss (USB PORT 2)
  8. Ladekontrollleuchte
  9. Öse für Schulterriemen

    Befestigen Sie beide Enden des Riemens an der Kamera.

  10. SLOT 1 (Speicherkarten-Steckplatz 1)
  11. SLOT 2 (Speicherkarten-Steckplatz 2)


Hinweise zu USB-Buchsen

  • Nur der USB Type-C-Anschluss von USB PORT 1 unterstützt SuperSpeed USB 10 Gbps (USB 3.2). Es wird empfohlen, USB PORT 1 zu verwenden, wenn Sie die Kamera an ein Gerät wie z. B. einen Computer anschließen.
    Sie können die Kamera auch über USB PORT 2 an ein Gerät wie z. B. einen Computer anschließen, aber die USB-Kommunikation erfolgt dann über Hi-Speed USB 480 Mbps (USB 2.0).
  • Sie können einen der beiden USB Type-C-Anschlüsse, USB PORT 1 oder USB PORT 2, für die Stromversorgung oder zum Laden verwenden. Die Ladezeit ist die gleiche, unabhängig davon, welchen Anschluss Sie verwenden.
  • Die USB-Kommunikation und die Stromversorgung können gleichzeitig über zwei USB Type-C-Anschlüsse erfolgen. Verwenden Sie in diesem Fall USB PORT 1 für die USB-Kommunikation und USB PORT 2 für die Stromversorgung.


Hinweise zur Anschlussabdeckung

Vergewissern Sie sich vor Gebrauch, dass die Anschlussabdeckung geschlossen ist.


Hinweise zur Kabelklemme

Verwenden Sie die Kabelklemme, um zu verhindern, dass sich die Kabel lösen, wenn Sie Bilder mit angeschlossenen Kabeln aufnehmen, z. B. mit einem USB-Kabel oder einem HDMI-Kabel.


So bringen Sie die Kabelklemme an

  1. Öffnen Sie die USB-Anschlussabdeckung.

  2. Bringen Sie die Kabelklemme wie abgebildet an, so dass sie an die Form der Anschlussfläche der Kamera angepasst ist.
    • Bringen Sie die Kabelklemme an, indem Sie die offene USB-Anschlussabdeckung in den Schlitz der Kabelklemme einführen.
    • Wenn Sie die Buchse HDMI oder (Kopfhörer) verwenden, öffnen Sie die Anschlussabdeckung, bevor Sie die Kabelklemme anbringen.

    Abbildung, die zeigt, wie die Kabelklemme anzubringen ist

  3. Drücken Sie die Befestigungsschraube (A) hinein und drehen Sie sie, um die Kabelklemme zu sichern.
  4. Drücken Sie den Abziehknopf des Kabelhalterteils (B) zusammen und ziehen Sie es ab.

    Abbildung der Entfernung des Kabelhalteteils

  5. Nachdem Sie die Befestigungsscheibe (C) aus dem abgenommenen Kabelhalterteil entfernt haben, führen Sie das Kabel durch das Halterteil ein, und sichern Sie es dann mit der Befestigungsscheibe.

    Abbildung der Befestigung des Kabels an der Kabelhalterung

  6. Bringen Sie das Kabelhalterteil wieder an der Kabelklemme an.
    • Schieben Sie das Kabelhalterteil hinein, bis es einrastet.

    Beispiel für das Anschließen eines USB-Kabels


So entfernen Sie die Kabelklemme

Lösen Sie die Befestigungsschraube und entfernen Sie dann die Kabelklemme.
