Lado dianteiro

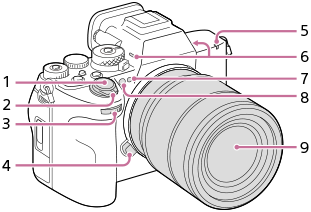

Esta é uma ilustração do lado dianteiro da câmara. O lado onde a objetiva está colocada é considerado a frente da câmara. A objetiva, número 9, está no centro da parte frontal. Localizados na diagonal acima e à esquerda da objetiva, existem botões e controlos numerados de 1 a 3. O botão número 4 encontra-se no lado esquerdo da objetiva. Por cima da objetiva, da direita para a esquerda, existem peças numeradas de 5 a 8.

Esta é uma ilustração da câmara com a objetiva retirada. A montagem da objetiva, número 12, encontra-se no centro da parte frontal. A peça número 10 está localizada na parte superior direita da montagem da objetiva. As peças número 11 e número 13 estão localizadas no interior da montagem da objetiva.

  1. Botão do obturador
  2. Interruptor ON/OFF (Alimentação)
  3. Seletor dianteiro

    Pode ajustar rapidamente as definições para cada modo de fotografia.

  4. Botão de soltar a objetiva
  5. Luz de gravação
  6. Microfone

    Não cobrir este componente durante a gravação de filme. Ao fazê-lo pode causar ruído ou diminuir o volume.

  7. Luz visível e sensor de IR

    Não tapar este componente durante a fotografia.

  8. Iluminador AF/Luz do temporizador automático

    Não tapar este componente durante a fotografia.

  9. Objetiva
  10. Índice de montagem

    Existe uma saliência em forma de barra na parte lateral da montagem da objetiva. Utilize a saliência como guia para a operação.

  11. Sensor de imagem*
  12. Montagem
  13. Contactos da objetiva*

* Não toque diretamente nestes componentes.
