Framsidan

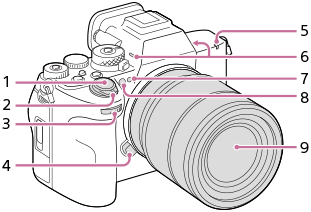

Detta är en figur över kamerans framsida. Den sida där objektivet är monterat betraktas som kamerans framsida. Objektivet, nummer 9, är placerat mitt på framsidan. Diagonalt ovanför och till vänster om objektivet finns knappar och reglage numrerade 1 till 3. Knappen med nummer 4 är placerad på vänster sida om objektivet. Ovanför objektivet, från höger till vänster, finns delar numrerade 5 till 8.

Detta är en figur över kameran med objektivet borttaget. Objektivfattningen, nummer 12, är placerad mitt på framsidan. Den del som är numrerad 10 är placerad uppe till höger på objektivfattningen. Delarna, nummer 11 och nummer 13, är placerade inuti objektivfattningen.

  1. Avtryckare
  2. ON/OFF-knapp (strömbrytare)
  3. Främre ratt

    Används för att snabbt justera inställningarna för respektive tagningsläge.

  4. Objektivfrigöringsknapp
  5. Inspelningslampa
  6. Mikrofon

    Täck inte över denna del under filminspelning. Det kan orsaka störningar i ljudet eller att volymen sjunker.

  7. Sensor för synlig belysning och IR

    Täck inte över denna del under fotografering.

  8. AF-belysning/självutlösarlampa

    Täck inte över denna del under fotografering.

  9. Objektiv
  10. Monteringsmärke

    På sidan av objektivfattningen finns ett stångformat utsprång. Använd utsprånget som riktmärke för åtgärden.

  11. Bildsensor*
  12. Fattning
  13. Objektivkontakter*

* Undvik att röra vid dessa delar direkt.
