Εντοπισμός μερών και χειριστηρίων

Δέκτης

Απεικόνιση του δέκτη για τον εντοπισμό των εξαρτημάτων και των χειριστηρίων του

  1. Οθόνη (πίνακας αφής)

  2. Τροχίσκος/κουμπί ελέγχου

  3. Κουμπί ON/OFF (λειτουργία)

  4. Προσαρμογέας πέδιλου πολλαπλών διασυνδέσεων

  5. Ακροδέκτης USB Type-C®

    Συνδέστε αυτόν τον ακροδέκτη σε μια πηγή ρεύματος χρησιμοποιώντας ένα διαθέσιμο στο εμπόριο καλώδιο USB Type-C για τη φόρτιση της μπαταρίας του δέκτη ή την παροχή ρεύματος στον δέκτη.

    Μπορείτε επίσης να συνδέσετε τον δέκτη σε μια συσκευή συμβατή με είσοδο ήχου USB, όπως έναν υπολογιστή ή ένα smartphone, για ηχογράφηση ήχου.

  6. Ακροδέκτης φόρτισης

    Χρησιμοποιήστε τη θήκη φόρτισης για να φορτίσετε τον δέκτη.

  7. Υποδοχή εισόδου ήχου

    Συνδέστε ένα εξωτερικό μικρόφωνο (δεν παρέχεται) για εγγραφή ήχου. Για λεπτομέρειες, ανατρέξτε στο "Εγγραφή ήχου σε κάμερα με χρήση του εξωτερικού μικροφώνου που είναι συνδεδεμένο στον δέκτη".

    Μπορείτε επίσης να χρησιμοποιήσετε αυτόν τον ακροδέκτη για να συνδέσετε την υποδοχή εξόδου ακουστικών μιας κάμερας χρησιμοποιώντας ένα διαθέσιμο στο εμπόριο καλώδιο ήχου TRS 3,5 mm για την παρακολούθηση του ήχου της κάμερας μέσω ακουστικών Bluetooth που είναι συνδεδεμένα στον δέκτη.

    Για λεπτομέρειες σχετικά με τις ρυθμίσεις για την παρακολούθηση ήχου της κάμερας, ανατρέξτε στο "MONITOR SET.".

  8. Υποδοχή εξόδου μικροφώνου

    Συνδέστε αυτήν την υποδοχή και την υποδοχή εισόδου μικροφώνου στην κάμερά σας χρησιμοποιώντας ένα διαθέσιμο στο εμπόριο καλώδιο ήχου TRS 3,5 mm για εγγραφή ήχου.

Μικρόφωνο

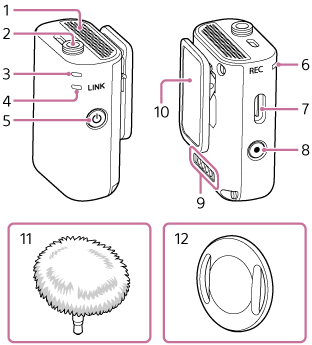

Απεικόνιση του μικροφώνου για τον εντοπισμό των εξαρτημάτων και των χειριστηρίων του, καθώς και απεικονίσεις του αντιανεμικής προστασίας και του μαγνήτη

  1. Εσωτερικό μικρόφωνο

  2. Υποδοχή εξωτερικού μικροφώνου (μονοφωνικό)

    Συνδέστε ένα εξωτερικό μικρόφωνο (δεν παρέχεται) σε αυτήν την υποδοχή. Η πηγή εισόδου ήχου μεταβαίνει αυτόματα στο συνδεδεμένο εξωτερικό μικρόφωνο.

  3. Λυχνία ισχύος

    Μπορείτε να ελέγξετε την κατάσταση ισχύος και φόρτισης του μικροφώνου.

    Όταν η λυχνία ισχύος συνεχίζει να αναβοσβήνει αργά με πορτοκαλί χρώμα, η μπαταρία χρειάζεται φόρτιση.

  4. Λυχνία LINK

    Μπορείτε να ελέγξετε την κατάσταση επικοινωνίας του μικροφώνου.

  5. Κουμπί ON/OFF (λειτουργία)

  6. Λυχνία REC

    Παραμένει αναμμένη κατά τη διάρκεια της εγγραφής στην ενσωματωμένη μνήμη του μικροφώνου. Αναβοσβήνει όταν ο ήχος του μικροφώνου είναι σε σίγαση.

  7. Ακροδέκτης USB Type-C

    Συνδέστε αυτόν τον ακροδέκτη σε μια πηγή ρεύματος χρησιμοποιώντας ένα διαθέσιμο στο εμπόριο καλώδιο USB Type-C για τη φόρτιση της μπαταρίας του μικροφώνου ή την παροχή ρεύματος στο μικρόφωνο.

    Μπορείτε επίσης να συνδέσετε το μικρόφωνο στη θύρα USB ενός υπολογιστή για να ελέγξετε τα εγγεγραμμένα δεδομένα που είναι αποθηκευμένα στην ενσωματωμένη μνήμη του μικροφώνου στον υπολογιστή.

  8. Κουμπί REC (Εγγραφή)

  9. Ακροδέκτης φόρτισης

    Χρησιμοποιήστε τη θήκη φόρτισης για να φορτίσετε τον δέκτη.

  10. Κλιπ

    Χρησιμοποιήστε αυτό το κλιπ για να τοποθετήσετε το μικρόφωνο στα ρούχα σας.

  11. Αντιανεμική προστασία

    Συνδέστε την αντιανεμική προστασία στο μικρόφωνο για να μειώσετε τους θορύβους που προκαλούνται από την αναπνοή ή τον ισχυρό άνεμο.

  12. Μαγνήτης

    Χρησιμοποιήστε αυτόν τον μαγνήτη για να τοποθετήσετε το μικρόφωνο στα ρούχα σας.

Σημείωση

  • Μια κεραία Bluetooth είναι ενσωματωμένη στο μικρόφωνο κοντά στην ετικέτα σειριακού αριθμού στο κάτω μέρος του μικροφώνου. Αν κρατάτε το μικρόφωνο με τρόπο που καλύπτει αυτήν την περιοχή, ενδέχεται να επηρεαστεί η εμβέλεια ασύρματης επικοινωνίας.

Θήκη φόρτισης

Απεικόνιση της θήκης φόρτισης για τον εντοπισμό των εξαρτημάτων και των χειριστηρίων

  1. Ακροδέκτης φόρτισης

  2. Ενδεικτική λυχνία κατάστασης φόρτισης

    Μπορείτε να ελέγξετε την κατάσταση μπαταρίας της θήκης φόρτισης.

    Μπορείτε επίσης να ελέγξετε το υπολειπόμενο επίπεδο μπαταρίας της θήκης φόρτισης ανοίγοντας το καπάκι όταν η θήκη φόρτισης δεν φορτίζεται.

  3. Ακροδέκτης USB Type-C

    Τοποθετήστε τον δέκτη ή/και το μικρόφωνο στη θήκη φόρτισης και συνδέστε αυτόν τον ακροδέκτη σε μια πηγή ρεύματος χρησιμοποιώντας ένα διαθέσιμο στο εμπόριο καλώδιο USB Type-C για να φορτίσετε τις μπαταρίες του δέκτη, του μικροφώνου και της θήκης φόρτισης.

    Μπορείτε επίσης να συνδέσετε τη θήκη φόρτισης με το μικρόφωνο στο εσωτερικό της στη θύρα USB ενός υπολογιστή για να ελέγξετε τα εγγεγραμμένα δεδομένα που είναι αποθηκευμένα στην ενσωματωμένη μνήμη του μικροφώνου στον υπολογιστή.

Σημείωση

  • Μην πιέζετε σκόπιμα προς τα μέσα τον ακροδέκτη φόρτισης, εκτός εάν τοποθετείτε τον δέκτη ή το μικρόφωνο μέσα στη θήκη φόρτισης. Διαφορετικά, ενδέχεται να προκληθεί δυσλειτουργία.
