Osien ja ohjainten paikantaminen

Vastaanotin

Kuva vastaanottimesta, jossa näytetään osien ja säätimien paikat

  1. Näyttö (kosketuspaneeli)

  2. Kiekkopainike

  3. ON/OFF (virta) -painike

  4. Moniliitäntäkengän sovitin

  5. USB Type-C® -liitäntä

    Liitä tämä liitäntä virtalähteeseen erikseen myytävällä USB Type-C -johdolla vastaanottimen akun lataamiseksi tai virran syöttämiseksi vastaanottimeen.

    Vastaanottimen voi myös liittää USB-äänituloyhteensopivaan laitteeseen, kuten tietokoneeseen tai älypuhelimeen, äänen tallentamista varten.

  6. Latausliitäntä

    Käytä latauskoteloa vastaanottimen lataamiseen.

  7. Äänituloliitin

    Liitä ulkoinen mikrofoni (ei toimitettu) äänen tallentamista varten. Katso tarkemmat tiedot kohdasta ”Äänen tallentaminen kameraan käyttämällä vastaanottimeen liitettyä ulkoista mikrofonia”.

    Voit myös käyttää tätä liitäntää kameran kuulokelähtöliitännän yhdistämiseen erikseen myytävällä 3,5 mm:n TRS-äänijohdolla, jotta voit valvoa kameran ääntä vastaanottimeen liitetyistä Bluetooth-kuulokkeista.

    Katso tarkemmat tiedot kameran äänen valvonta-asetuksista kohdasta ”MONITOR SET.”.

  8. Mikrofonin lähtöliitäntä

    Liitä tämä liitäntä ja kameran mikrofonituloliitäntä erikseen myytävällä 3,5 mm:n TRS-äänijohdolla äänen tallentamista varten.

Mikrofoni

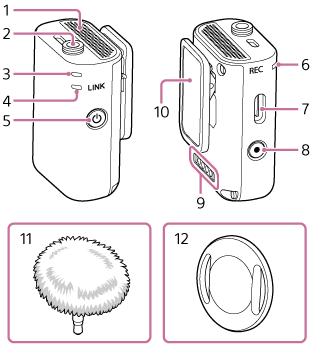

Kuva mikrofonista, jossa näytetään osien ja säätimien paikat sekä kuvat tuulisuojasta ja magneetista

  1. Sisäinen mikrofoni

  2. Ulkoisen mikrofonin liitäntä (monofoninen)

    Liitä ulkoinen mikrofoni (ei toimitettu) tähän liitäntään. Äänitulolähde vaihdetaan automaattisesti liitettyyn ulkoiseen mikrofoniin.

  3. Virran merkkivalo

    Voit tarkistaa mikrofonin virta- ja lataustilan.

    Kun virran merkkivalo vilkkuu edelleen hitaasti oranssina, akku on ladattava.

  4. LINK-merkkivalo

    Voit tarkistaa mikrofonin tiedonsiirtotilan.

  5. ON/OFF (virta) -painike

  6. REC-merkkivalo

    Palaa tasaisesti, kun tallennus mikrofonin sisäiseen muistiin on käynnissä. Vilkkuu, kun mikrofonin ääni on vaimennettu.

  7. USB Type-C -liitäntä

    Liitä tämä liitäntä virtalähteeseen erikseen myytävällä USB Type-C -johdolla mikrofonin akun lataamiseksi tai virran syöttämiseksi mikrofoniin.

    Voit myös liittää mikrofonin tietokoneen USB-porttiin tarkistaaksesi mikrofonin sisäiseen muistiin tallennetut tiedot tietokoneella.

  8. REC (tallennus) -painike

  9. Latausliitäntä

    Käytä latauskoteloa vastaanottimen lataamiseen.

  10. Kiinnike

    Kiinnitä mikrofoni vaatteisiin tämän kiinnikkeen avulla.

  11. Tuulisuoja

    Vähennä hengityksestä tai voimakkaasta tuulesta aiheutuvaa kohinaa kiinnittämällä mikrofoniin tuulisuoja.

  12. Magneetti

    Kiinnitä mikrofoni vaatteisiin tämän magneetin avulla.

Huomautus

  • Mikrofonin pohjassa olevan sarjanumerotarran lähelle on sisäänrakennettu Bluetooth-antenni. Jos mikrofonista pidetään kiinni siten, että kyseinen alue peittyy, se voi vaikuttaa langattoman tiedonsiirron kantamaan.

Latauskotelo

Kuva latauskotelosta osien ja säätimien paikantamista varten

  1. Latausliitäntä

  2. Lataustilan merkkivalo

    Voit tarkistaa latauskotelon akun tilan.

    Voit myös tarkistaa latauskotelon akun jäljellä olevan varaustason avaamalla kannen, kun latauskoteloa ei ladata.

  3. USB Type-C -liitäntä

    Aseta vastaanotin ja/tai mikrofoni latauskoteloon ja liitä tämä liitäntä virtalähteeseen erikseen myytävällä USB Type-C -johdolla vastaanottimen, mikrofonin ja latauskotelon akkujen lataamiseksi.

    Voit myös liittää latauskotelon mikrofonin ollessa sen sisällä tietokoneen USB-porttiin tarkistaaksesi mikrofonin sisäiseen muistiin tallennetut tiedot tietokoneella.

Huomautus

  • Älä työnnä latausliitäntää tarkoituksella sisään paitsi silloin, kun asetat vastaanottimen tai mikrofonin latauskoteloon. Se voisi aiheuttaa toimintahäiriön.
