Mikrofonin tilanäyttö

Vastaanottimen virran kytkeminen päälle tuo näkyviin mikrofonin tilanäytön.

Mikrofonin tilanäytössä voit tarkistaa vastaanottimeen liitetyn mikrofonin asetukset ja tilan.

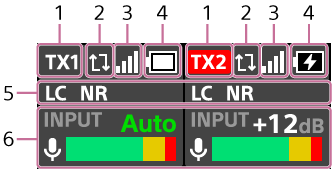

Kuva mikrofonin tilanäytöstä, jossa näytetään näytön merkkivalojen paikat

  1. Liitetyt mikrofonit

    Kun kaksi mikrofonia on liitetty, [TX1] ja [TX2] näytetään. Kun neljä mikrofonia on liitetty, [TX1], [TX2], [TX3] ja [TX4] näytetään.

    Mikrofoni, joka parhaillaan tallentaa sisäiseen muistiinsa, näytetään punaisena. Kun [RAW] on asetettu kohteelle [REC LC/NR FILTER] mikrofonin sisäänrakennetussa REC-valikossa, [RAW] näytetään sen mikrofonin nimen alla, johon asetusta sovelletaan.

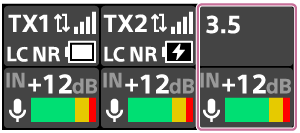

    Kun kaksi mikrofonia on liitetty, ulkoisen mikrofonin (ei toimitettu) tai kameran liittäminen vastaanottimen äänituloliittimeen tuo näkyviin merkinnän [3.5] ulkoisena tulona.

  2. OVERWRITE REC -asetus

    Kun [OVERWRITE REC] on asetettu päälle, nuolet näytetään.

    Katso tarkemmat tiedot kohdasta ”OVERWRITE REC”.

  3. Mikrofonin ja vastaanottimen välisen tiedonsiirron voimakkuus

  4. Mikrofonin akun varaustaso

  5. LC (kohinanvähennys) -suodattimen / NR (melunvaimennus) -toiminnon asetukset

  6. Tulovahvistuksen tasomittari

    Tämän kohteen valitseminen kiekkopainikkeella tai sen napauttaminen tuo näkyviin tulovahvistuksen asetusnäytön, jossa voit muuttaa tulovahvistusta.

Huomautus

  • Kun kameran näytteenottotaajuudeksi ja kvantisoinnin bittisyvyydeksi on asetettu ”24 bittiä/96 kHz”, kohdetta [3.5] ei näytetä, vaikka ulkoinen mikrofoni tai kamera olisi liitetty vastaanottimen äänituloliittimeen.

Mikrofonin / ulkoisen mikrofonin asetusten muuttaminen

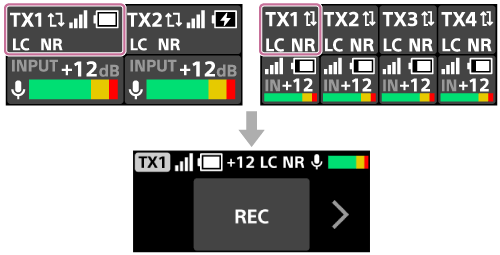

  • Liitetyn mikrofonin tai ulkoisen mikrofonin nimen valitseminen kiekkopainikkeella tai nimen napauttaminen tuo näkyviin valitun mikrofonin tuloasetusnäytön.

    Katso tarkemmat tiedot kohdasta ”Mikrofonin tuloasetusnäyttö”.

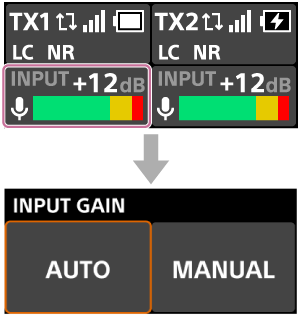

  • Tulovahvistuksen/tasomittarin valitseminen kiekkopainikkeella tai sen napauttaminen tuo näkyviin tulovahvistuksen asetusnäytön.

    Voit valita tulovahvistuksen asetukseksi [AUTO] tai [MANUAL].

    Kun asetuksena on [AUTO], tulovahvistusta säädetään automaattisesti.

    Kun asetuksena on [MANUAL], voit säätää tulovahvistuksen arvoa manuaalisesti.
