De plaatsing van onderdelen en bedieningsorganen

Ontvanger

Afbeelding van de ontvanger met de locaties van onderdelen en bedieningselementen

  1. Monitor (aanraakscherm)

  2. Besturingswiel/-knop

  3. ON/OFF (aan/uit)-knop

  4. Multi-interfaceschoenadapter

  5. USB Type-C®-aansluiting

    Sluit deze aansluiting aan op een voedingsbron met behulp van een in de handel verkrijgbare USB Type-C-kabel voor het opladen van de batterij van de ontvanger of het leveren van stroom aan de ontvanger.

    U kunt de ontvanger ook aansluiten op een apparaat dat compatibel is met een USB-audio-ingang, zoals een computer of smartphone, om audio op te nemen.

  6. Oplaadaansluiting

    Gebruik de oplaadhoes om de ontvanger op te laden.

  7. Audio-ingangsaansluiting

    Sluit een externe microfoon (niet meegeleverd) aan voor audio-opname. Zie voor details "Audio opnemen op een camera met de externe microfoon die op de ontvanger is aangesloten."

    U kunt deze aansluiting ook gebruiken om de hoofdtelefoon-uitgangsaansluiting van een camera aan te sluiten met behulp van een in de handel verkrijgbare 3,5 mm TRS-audiokabel om de audio van de camera te monitoren via een Bluetooth-hoofdtelefoon die is aangesloten op de ontvanger.

    Zie "MONITOR SET." voor details over de instellingen voor het monitoren van camera-audio.

  8. Microfoon-uitgangsaansluiting

    Sluit deze aansluiting en de microfoon-ingangsaansluiting op uw camera op elkaar aan met behulp van een in de handel verkrijgbare 3,5 mm TRS-audiokabel voor audio-opname.

Microfoon

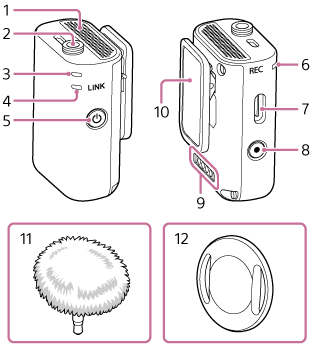

Afbeelding van de microfoon met de locaties van onderdelen en bedieningselementen alsmede afbeeldingen van de windkap en de magneet

  1. Ingebouwde microfoon

  2. Externe microfoon-aansluiting (mono)

    Sluit een externe microfoon (niet meegeleverd) aan op deze aansluiting. De audio-ingangsbron wordt automatisch omgeschakeld naar de aangesloten externe microfoon.

  3. Aan/uit-lamp

    U kunt de voedings- en oplaadstatus van de microfoon controleren.

    Wanneer de aan/uit-lamp langzaam oranje blijft knipperen, moet de batterij worden opgeladen.

  4. LINK-lamp

    U kunt de communicatiestatus van de microfoon controleren.

  5. ON/OFF (aan/uit)-knop

  6. REC-lamp

    Blijft branden terwijl het opnemen in het ingebouwde geheugen van de microfoon bezig is. Knippert wanneer de audio van de microfoon is gedempt.

  7. USB Type-C-aansluiting

    Sluit deze aansluiting aan op een voedingsbron met behulp van een in de handel verkrijgbare USB Type-C-kabel voor het opladen van de batterij van de microfoon of het leveren van stroom aan de microfoon.

    U kunt de microfoon ook aansluiten op de USB-poort van een computer om de opgenomen gegevens te controleren die zijn opgeslagen in het ingebouwde geheugen van de microfoon op de computer.

  8. REC (opname)-knop

  9. Oplaadaansluiting

    Gebruik de oplaadhoes om de ontvanger op te laden.

  10. Klem

    Gebruik deze klem om de microfoon aan uw kleding te bevestigen.

  11. Windkap

    Bevestig de windkap op de microfoon om ruis veroorzaakt door ademhaling of sterke wind te verminderen.

  12. Magneet

    Gebruik deze magneet om de microfoon aan uw kleding te bevestigen.

Opmerking

  • Er is een Bluetooth-antenne ingebouwd in de microfoon nabij het serienummerlabel aan de onderkant van de microfoon. Als u de microfoon zo vasthoudt dat dit gebied wordt bedekt, kan dit het draadloze communicatiebereik beïnvloeden.

Oplaadhoes

Afbeelding van de oplaadhoes met de locaties van onderdelen en bedieningselementen

  1. Oplaadaansluiting

  2. Indicatorlamp oplaadstatus

    U kunt de batterijstatus van de oplaadhoes controleren.

    U kunt ook het resterende batterijniveau van de oplaadhoes controleren door het deksel te openen wanneer de oplaadhoes niet wordt opgeladen.

  3. USB Type-C-aansluiting

    Plaats de ontvanger en/of de microfoon in de oplaadhoes en sluit deze aansluiting aan op een voedingsbron met behulp van een in de handel verkrijgbare USB Type-C-kabel om de batterijen van de ontvanger, microfoon en oplaadhoes op te laden.

    U kunt de oplaadhoes met de microfoon erin ook aansluiten op de USB-poort van een computer om de opgenomen gegevens die zijn opgeslagen in het ingebouwde geheugen van de microfoon op de computer te controleren.

Opmerking

  • Druk de oplaadaansluiting niet opzettelijk in, behalve wanneer u de ontvanger of microfoon in de oplaadhoes plaatst. Hierdoor kan een beschadiging ontstaan.
