Označenie dielov a ovládačov

Prijímač

Obrázok prijímača s umiestnením jeho dielov a ovládacích prvkov

  1. Monitor (dotykový panel)

  2. Ovládacie koliesko/tlačidlo

  3. Tlačidlo ON/OFF (napájanie)

  4. Adaptér sánok pre rôzne rozhrania

  5. Konektor USB Type-C®

    Pripojte tento konektor k zdroju napájania pomocou bežne dostupného kábla USB Type-C na nabíjanie batérie prijímača alebo na napájanie prijímača.

    Prijímač je možné tiež pripojiť k zariadeniu kompatibilnému so zvukovým vstupom USB, ako je napríklad počítač alebo smartfón, na záznam zvuku.

  6. Nabíjací konektor

    Na nabíjanie prijímača použite nabíjacie puzdro.

  7. Vstupný zvukový konektor

    Na záznam zvuku pripojte externý mikrofón (nie je súčasťou dodávky). Podrobnosti nájdete v časti „Nahrávanie zvuku vo fotoaparáte pomocou externého mikrofónu pripojeného k prijímaču“.

    Tento konektor môžete použiť aj na pripojenie výstupného konektora pre slúchadlá na fotoaparáte pomocou bežne dostupného 3,5 mm zvukového kábla TRS na monitorovanie zvuku z fotoaparátu prostredníctvom slúchadiel Bluetooth pripojených k prijímaču.

    Podrobnosti o nastaveniach monitorovania zvuku fotoaparátu nájdete v časti „MONITOR SET.“.

  8. Výstupný konektor mikrofónu

    Na záznam zvuku prepojte tento konektor a vstupný konektor pre mikrofón na fotoaparáte pomocou bežne dostupného 3,5 mm zvukového kábla TRS.

Mikrofón

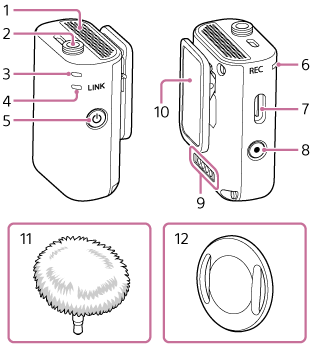

Obrázok mikrofónu s umiestnením jeho dielov a ovládacích prvkov, ako aj obrázky ochrany pred vplyvom vetra a magnetu

  1. Interný mikrofón

  2. Konektor pre externý mikrofón (monofónny)

    K tomuto konektoru pripojte externý mikrofón (nie je súčasťou dodávky). Zdroj zvukového vstupu sa automaticky prepne na pripojený externý mikrofón.

  3. Kontrolka napájania

    Môžete skontrolovať stav napájania a nabíjania mikrofónu.

    Keď kontrolka napájania naďalej pomaly bliká oranžovou farbou, batériu je potrebné nabiť.

  4. Kontrolka LINK

    Môžete skontrolovať stav komunikácie mikrofónu.

  5. Tlačidlo ON/OFF (napájanie)

  6. Kontrolka REC

    Svieti počas prebiehajúceho záznamu do vstavanej pamäte mikrofónu. Bliká, keď je zvuk mikrofónu stlmený.

  7. Konektor USB Type-C

    Pripojte tento konektor k zdroju napájania pomocou bežne dostupného kábla USB Type-C na nabíjanie batérie mikrofónu alebo na napájanie mikrofónu.

    Mikrofón môžete tiež pripojiť k portu USB na počítači a skontrolovať zaznamenané údaje uložené vo vstavanej pamäti mikrofónu v počítači.

  8. Tlačidlo REC (nahrávanie)

  9. Nabíjací konektor

    Na nabíjanie prijímača použite nabíjacie puzdro.

  10. Spona

    Pomocou tejto spony pripojte mikrofón k oblečeniu.

  11. Ochrana pred vplyvom vetra

    K mikrofónu pripevnite ochranu pred vplyvom vetra, aby ste znížili šum spôsobený dychom alebo silným vetrom.

  12. Magnet

    Pomocou tohto magnetu pripojte mikrofón k oblečeniu.

Poznámka

  • V spodnej časti mikrofónu v blízkosti štítku so sériovým číslom je anténa Bluetooth vstavaná do mikrofónu. Držanie mikrofónu spôsobom, ktorým sa zakrýva táto oblasť, môže ovplyvniť dosah bezdrôtovej komunikácie.

Nabíjacie puzdro

Obrázok nabíjacieho puzdra s umiestnením dielov a ovládacích prvkov

  1. Nabíjací konektor

  2. Indikátor stavu nabitia

    Môžete skontrolovať stav batérie nabíjacieho puzdra.

    Zostávajúcu úroveň nabitia batérie nabíjacieho puzdra môžete skontrolovať aj otvorením krytu, keď sa nabíjacie puzdro nenabíja.

  3. Konektor USB Type-C

    Vložte prijímač a/alebo mikrofón do nabíjacieho puzdra a pripojte tento konektor k zdroju napájania pomocou bežne dostupného kábla USB Type-C, aby sa nabili batérie prijímača, mikrofónu a nabíjacieho puzdra.

    Nabíjacie puzdro s mikrofónom vnútri môžete tiež pripojiť k portu USB na počítači a skontrolovať zaznamenané údaje uložené vo vstavanej pamäti mikrofónu v počítači.

Poznámka

  • Nabíjací konektor úmyselne nezatláčajte, okrem prípadov, keď vkladáte prijímač alebo mikrofón do nabíjacieho puzdra. V opačnom prípade môže dôjsť k poruche.
