Розміщення компонентів і елементів керування

Приймач

Ілюстрація приймача із зазначенням розташування його деталей та елементів керування

  1. Монітор (сенсорна панель)

  2. Диск/кнопка керування

  3. Кнопка ON/OFF (живлення)

  4. Адаптер багатоінтерфейсного роз’єму

  5. Термінал USB Type-C®

    Підключіть цей термінал до джерела живлення за допомогою кабелю USB Type-C, доступного у продажу, для заряджання акумулятора приймача або подачі живлення на приймач.

    Приймач також можна підключити до пристрою, USB сумісного з аудіовходом, як-от комп’ютера або смартфона, для аудіозапису.

  6. Зарядний термінал

    Використовуйте чохол для заряджання, щоб зарядити приймач.

  7. Гніздо аудіовходу

    Для запису аудіо підключіть зовнішній мікрофон (не входить до комплекту). Докладніше див. «Запис аудіо на камеру за допомогою зовнішнього мікрофона, підключеного до приймача».

    Ви також можете використовувати цей роз’єм, щоб за допомогою аудіокабелю 3,5 мм TRS, наявного у продажу, під’єднати вихід для навушників камери та прослуховувати звук із камери через Bluetooth навушники, підключені до приймача.

    Докладніше про налаштування для прослуховування звуку з камери див. «MONITOR SET.».

  8. Вихідне гніздо мікрофона

    З’єднайте цей роз’єм із мікрофонним входом камери за допомогою аудіокабелю 3,5 мм TRS, наявного у продажу, для запису звуку.

Мікрофон

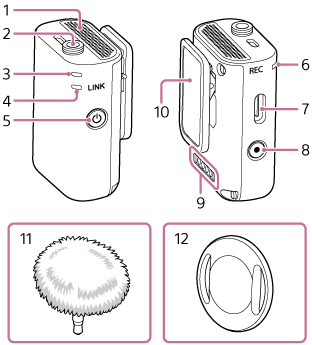

Ілюстрація мікрофона із зазначенням розташування його деталей та елементів керування, а також ілюстрації вітрозахисного екрану та магніту

  1. Внутрішній мікрофон

  2. Гніздо для зовнішнього мікрофона (монофонічний)

    Підключіть зовнішній мікрофон (не входить до комплекту) до цього гнізда. Джерело аудіовходу автоматично перемикається на підключений зовнішній мікрофон.

  3. Індикатор живлення

    Ви можете перевірити стан живлення та заряджання мікрофона.

    Якщо індикатор живлення повільно блимає помаранчевим світлом, акумулятор потребує заряджання.

  4. Індикатор LINK

    Ви можете перевірити стан зв’язку мікрофона.

  5. Кнопка ON/OFF (живлення)

  6. Індикатор REC

    Світиться під час запису у вбудовану пам’ять мікрофона. Блимає, коли звук мікрофона вимкнено.

  7. Термінал USB Type-C

    Підключіть цей термінал до джерела живлення за допомогою кабелю USB Type-C, доступного у продажу, для заряджання акумулятора мікрофона або подачі живлення на мікрофон.

    Мікрофон також можна підключити до порту USB на комп’ютері, щоб переглянути записані дані, збережені у вбудованій пам’яті мікрофона, на комп’ютері.

  8. Кнопка REC (запис)

  9. Зарядний термінал

    Використовуйте чохол для заряджання, щоб зарядити приймач.

  10. Кліпса

    Використовуйте цю кліпсу, щоб прикріпити мікрофон до одягу.

  11. Вітрозахисний екран

    Прикріпіть до мікрофона вітрозахисний екран, щоб зменшити шуми, які виникають через дихання або сильний вітер.

  12. Магніт

    Використовуйте цей магніт, щоб прикріпити мікрофон до одягу.

Примітка

  • У мікрофон вбудовано антену Bluetooth поблизу етикетки із серійним номером на нижній частині мікрофона. Якщо тримати мікрофон, закриваючи цю ділянку, це може вплинути на дальність бездротового зв’язку.

Чохол для заряджання

Ілюстрація чохла для заряджання для позначення деталей та елементів керування

  1. Зарядний термінал

  2. Індикатор стану заряджання

    Ви можете перевірити стан акумулятора чохла для заряджання.

    Ви також можете перевірити залишковий рівень заряду акумулятора чохола для заряджання, відкривши кришку, коли чохол для заряджання не заряджається.

  3. Термінал USB Type-C

    Помістіть приймач та/або мікрофон у чохол для заряджання та підключіть цей термінал до джерела живлення за допомогою кабелю USB Type-C, доступного у продажу, щоб зарядити акумулятори приймача, мікрофона та чохла для заряджання.

    Ви також можете підключити чохол для заряджання з мікрофоном всередині до порту USB на комп’ютері, щоб переглянути записані дані, збережені у вбудованій пам’яті мікрофона, на комп’ютері.

Примітка

  • Не натискайте навмисно на зарядний термінал, за винятком випадків, коли ви поміщаєте приймач або мікрофон у чохол для заряджання. Це може призвести до несправності.
