Екран стану мікрофона

У разі ввімкнення приймача відображається екран стану мікрофона.

Екран стану мікрофона дає змогу перевіряти налаштування та стан мікрофона, підключеного до приймача.

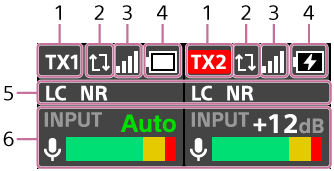

Ілюстрація екрана стану мікрофона із зазначенням розташування індикацій на екрані

  1. Підключені мікрофони

    Якщо підключено два мікрофони, відображаються [TX1] та [TX2]. Якщо підключено чотири мікрофони, відображаються [TX1], [TX2], [TX3] та [TX4].

    Мікрофон, який у цей момент здійснює запис у вбудовану пам’ять, відображається червоним кольором. Якщо для [REC LC/NR FILTER] у вбудованому меню REC мікрофона встановлено [RAW], під назвою мікрофона, до якого застосовано це налаштування, відображається [RAW].

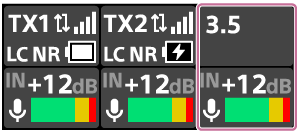

    Якщо підключено два мікрофони, підключення зовнішнього мікрофона (не входить до комплекту постачання) або камери до гнізда аудіовходу на приймачі відображає [3.5] як зовнішній вхід.

  2. Налаштування OVERWRITE REC

    Якщо [OVERWRITE REC] увімкнено, відображаються стрілки.

    Докладніше див. «OVERWRITE REC».

  3. Рівень сигналу зв’язку між мікрофоном і приймачем

  4. Рівень заряду акумулятора мікрофона

  5. Налаштування фільтра LC/NR (Low Cut/Noise Reduction)

  6. Індикатор рівня вхідного підсилення

    Вибір цього елемента за допомогою диска/кнопки керування або торкання його відображає екран налаштування вхідного підсилення, де можна змінити вхідне підсилення.

Примітка

  • Якщо для частоти дискретизації та розрядності квантування на камері встановлено значення «24 біт/96 кГц», [3.5] не відображається, навіть якщо зовнішній мікрофон або камеру підключено до гнізда аудіовходу на приймачі.

Щоб змінити налаштування мікрофона/зовнішнього мікрофона

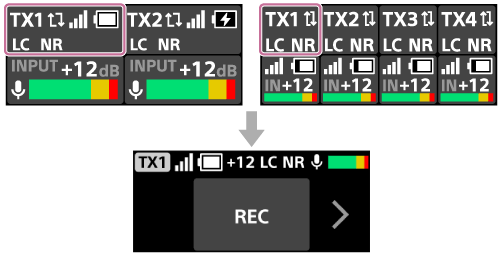

  • Вибір назви підключеного мікрофона або зовнішнього мікрофона за допомогою диска/кнопки керування або торкання назви відображає екран налаштування вхідного мікрофона для вибраного мікрофона.

    Докладніше дивіться в розділі «Екран налаштування вхідного мікрофона».

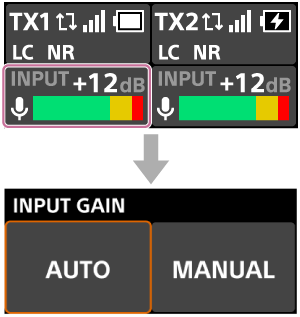

  • Вибір індикатора вхідного підсилення/рівня за допомогою диска/кнопки керування або торкання його відображає екран налаштування вхідного підсилення.

    Ви можете вибрати [AUTO] або [MANUAL] для налаштування вхідного підсилення.

    Якщо встановлено значення [AUTO], вхідне підсилення регулюється автоматично.

    Якщо встановлено значення [MANUAL], ви можете відрегулювати значення вхідного підсилення вручну.
