Разположение и функции на частите

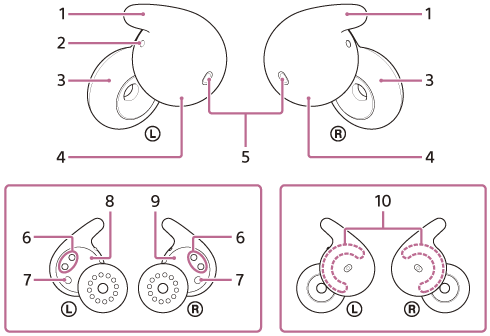

Слушалки

На левия и десния модул на слушалките 3 е частта с форма на поничка, а 4 е частта със сферична форма. 5 и 10 са на частта със сферична форма, а 1 е продължение на частта със сферична форма. 2 е на левия модул на слушалките. 6 и 7 са върху плоските повърхности на частите със сферична форма на левия и десния модул. 8 е на левия модул на слушалките, а 9 е на десния модул на слушалките.

  1. Поддържащи елементи (ляв, десен)

  2. Релефна точка

    Има тактилна точка на левия модул на слушалките.

  3. Части с мембрана (лява, дясна)

  4. Части на корпуса (лява, дясна)

  5. Микрофони (ляв, десен)

  6. Портове за зареждане (ляв, десен)

  7. Инфрачервени сензори (ляв, десен)

  8. Знак (ляв)

  9. Знак (десен)

  10. Вградени антени (лява, дясна)

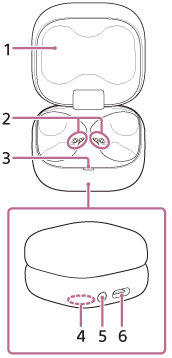

Кутия за зареждане

5 и 6 са в долната част на кутията за зареждане. 3 може да се види, когато горният капак (1) на кутията за зареждане е отворен обърнат към вас. 2 е в кутията за зареждане, а 4 е на повърхността на дъното на кутията за зареждане.

  1. Капак

  2. Портове за зареждане (ляв, десен)

  3. Индикатор (зелен/оранжев/син)

    Означава оставащия живот на батерията на модулите на слушалките и кутията за зареждане, състоянието на зареждането или състоянието на режима на сдвояване.

  4. Сериен номер

    Намира се на долната страна на кутията за зареждане.

  5. Бутон за сдвояване/нулиране/връщане до първоначалните настройки

    Използва се при влизане в режим на сдвояване, нулиране или връщане до първоначалните настройки на слушалките.

  6. USB Type-C порт

    Като използвате предоставения USB Type-C кабел, свържете кутията за зареждане към компютър или към AC контакт чрез наличен в търговската мрежа USB AC адаптер, за да зареждате едновременно слушалките и кутията за зареждане.
