Umístění a funkce součástí

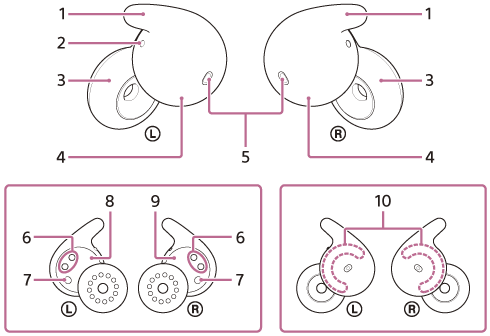

Sluchátka

Na levé a pravé jednotce sluchátek je 3 část ve tvaru prstence a 4 je část ve tvaru koule. 5 a 10 jsou na části ve tvaru koule a 1 je prodloužením části ve tvaru koule. 2 se nachází na levé jednotce sluchátek. 6 a 7 jsou na rovných plochách kulových částí levého a pravého celku. 8 je na levé jednotce sluchátek a 9 je na pravé jednotce sluchátek.

  1. Ušní výstelky (levá, pravá)

  2. Hmatová tečka

    Na levé jednotce sluchátek se nachází hmatová tečka.

  3. Části měniče (levá, pravá)

  4. Části krytu (levá, pravá)

  5. Mikrofony (levý, pravý)

  6. Nabíjecí porty (levý, pravý)

  7. Infračervené snímače (levý, pravý)

  8. Značka (levé)

  9. Značka (pravé)

  10. Vestavěné antény (levá, pravá)

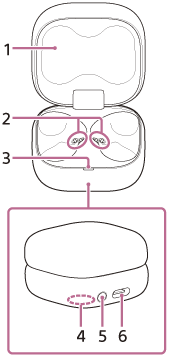

Nabíjecí pouzdro

5 a 6 jsou na spodní části nabíjecího pouzdra. 3 je vidět, když je horní víko (1) nabíjecího pouzdra otevřené směrem k vám. 2 je uvnitř nabíjecího pouzdra a 4 je na spodní ploše nabíjecího pouzdra.

  1. Víko

  2. Nabíjecí porty (levý, pravý)

  3. Indikátor (zelený / oranžový / modrý)

    Indikuje zbývající kapacitu baterie sluchátek a nabíjecího pouzdra, stav nabíjení nebo stav režimu párování.

  4. Sériové číslo

    Nachází se na dolní části nabíjecího pouzdra.

  5. Tlačítko párování / resetování / inicializace

    Používá se při přechodu do režimu párování, resetování nebo inicializaci sluchátek.

  6. Port USB Type-C

    Pomocí dodaného kabelu USB Type-C připojte nabíjecí pouzdro k počítači nebo k elektrické zásuvce pomocí běžně dostupného napájecího adaptéru USB a současně nabijte sluchátka i nabíjecí pouzdro.
