Emplacement et fonctions des pièces

Casque

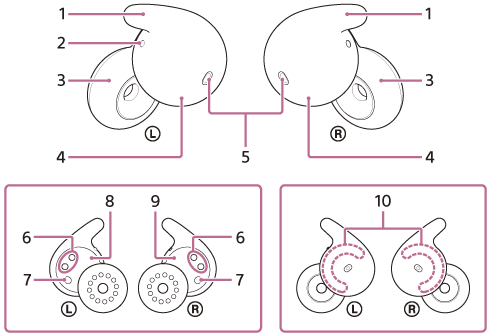

Sur les unités gauche et droite du casque, le 3 est la partie en forme d’anneau et le 4 est la partie en forme de sphère. Le 5 et le 10 sont sur la partie en forme de sphère, et le 1 est un prolongement de la partie en forme de sphère. Le 2 se trouve sur l’unité gauche du casque. Le 6 et le 7 se trouvent sur les surfaces planes des parties en forme de sphère des unités gauche et droite. Le 8 est sur l’unité gauche du casque et le 9 est sur l’unité droite du casque.

  1. Pièces de maintien d’oreille (gauche, droite)

  2. Point tactile

    Un point tactile se trouve sur l’unité gauche du casque.

  3. Transducteurs (gauche, droite)

  4. Boîtiers (gauche, droite)

  5. Micros (gauche, droit)

  6. Ports de chargement (gauche, droit)

  7. Capteurs infrarouges (gauche, droit)

  8. Repère (gauche)

  9. Repère (droit)

  10. Antennes intégrées (gauche, droite)


Étui de recharge

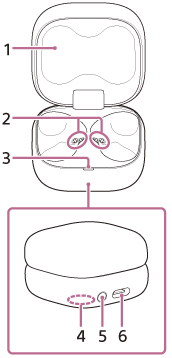

Le 5 et le 6 se trouvent sur la partie inférieure de l’étui de recharge. Le 3 peut être vu lorsque le couvercle (1) de l’étui de recharge est ouvert face à vous. Le 2 se trouve à l’intérieur de l’étui de recharge et le 4 se trouve sur la surface inférieure de l’étui de recharge.

  1. Couvercle

  2. Ports de chargement (gauche, droit)

  3. Témoin (vert/orange/bleu)

    Indique la charge restante de la batterie des unités du casque et de l’étui de recharge, l’état de la charge ou l’état du mode de pairage.

  4. Numéro de série

    Emplacement sur la partie inférieure de l’étui de recharge.

  5. Touche de pairage/réinitialisation/initialisation

    Utilisée pour entrer en mode de pairage, réinitialiser ou initialiser le casque.

  6. Port USB Type-C

    À l’aide du câble USB Type-C fourni, connectez l’étui de recharge à un ordinateur ou à une prise secteur via un adaptateur secteur USB disponible dans le commerce pour charger le casque et l’étui de recharge simultanément.
