Delers plassering og funksjon

Headsett

På venstre og høyre headsettenhet er 3 den smultringformede delen og 4 den kuleformede delen. 5 og 10 er på den kuleformede delen, og 1 er en forlengelse av den kuleformede delen. 2 er på venstre headsettenhet. 6 og 7 er på de flate overflatene til de kuleformede delene av venstre og høyre enheter. 8 er på venstre headsettenhet og 9 er på høyre headsettenhet.

  1. Festestøtter (venstre, høyre)

  2. Følbar prikk

    Det er en følbar prikk på venstre headsettenhet.

  3. Driverenhetsdeler (venstre, høyre)

  4. Enhetshusdeler (venstre, høyre)

  5. Mikrofoner (venstre, høyre)

  6. Ladeporter (venstre, høyre)

  7. IR-sensorer (venstre, høyre)

  8. (venstre)-merke

  9. (høyre)-merke

  10. Innebygde antenner (venstre, høyre)


Ladeetui

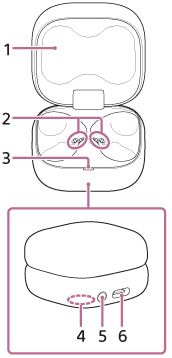

5 og 6 er på den nederste delen av ladeetuiet. 3 kan sees når topplokket (1) på ladeetuiet er åpent vendt mot deg. 2 er inne i ladeetuiet, og 4 er på bunnen av ladeetuiet.

  1. Lokk

  2. Ladeporter (venstre, høyre)

  3. Indikator (grønn/oransje/blå)

    Indikerer gjenværende batterilevetid på headsettenhetene og ladeetuiet, ladestatusen eller statusen til paringsmodusen.

  4. Serienummer

    Ligger på bunnen av ladeetuiet.

  5. Parings-/nullstillings-/initialiseringsknapp

    Brukes til paringsmodus, nullstilling eller initialisering av headsettet.

  6. USB Type-C-port

    Med den inkluderte USB Type-C-kabelen, koble ladeetuiet til en datamaskin eller til en stikkontakt via en kommersielt tilgjengelig USB-strømadapter for å lade både headsettet og ladeetuiet samtidig.
