Розташування та функції складових

Гарнітура

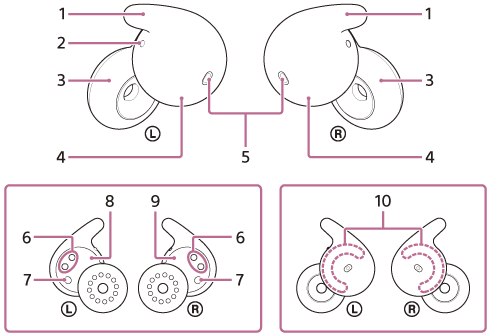

На лівій і правій чашках гарнітури цифрою 3 позначено частину у формі пончика, а цифрою 4 — сферичну частину. 5 і 10 знаходяться на сферичній частині, а 1 є продовженням сферичної частини. 2 знаходиться на лівій чашці гарнітури. 6 і 7 знаходяться на пласких поверхнях сферичних частин лівої та правої чашок. 8 знаходиться на лівій чашці гарнітури, а 9 — на правій.

  1. Вушні фіксатори (лівий, правий)

  2. Tактильна точка

    На лівій чашці гарнітури є тактильна точка.

  3. Динаміки (лівий, правий)

  4. Корпуси (лівий, правий)

  5. Мікрофони (лівий, правий)

  6. Гнізда для заряджання (ліве, права)

  7. ІЧ-датчики (лівий, правий)

  8. Позначка (ліва)

  9. Позначка (права)

  10. Вбудовані антени (ліва, права)


Чохол для заряджання

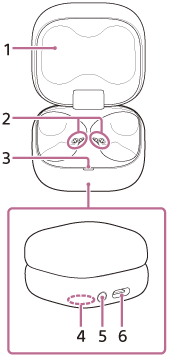

5 і 6 знаходяться знизу на чохлі для заряджання. 3 можна побачити, коли верхня кришка (1) чохла для заряджання відкрита, і він повернутий передньою стороною до вас. 2 знаходиться всередині чохла для заряджання, а 4 — на нижній поверхні чохла для заряджання.

  1. Кришка

  2. Гнізда для заряджання (ліве, права)

  3. Індикатор (зелений/синій/помаранчевий)

    Показує залишок часу роботи від акумулятора для чашок гарнітури й чохла для заряджання, стан заряджання або стан режиму сполучення.

  4. Серійний номер

    Знаходиться знизу на чохлі для заряджання.

  5. Кнопка сполучення/перезавантаження/ініціалізації

    Використовується під час входу в режим сполучення, перезавантаження чи ініціалізації гарнітури.

  6. Порт USB Type-C

    За допомогою кабелю USB Type-C, що додається, підключіть чохол для заряджання до комп’ютера або до розетки змінного струму через адаптер змінного струму USB, що є в продажу, щоб одночасно зарядити гарнітуру та чохол для заряджання.
