Osien sijainti ja toiminta

Kuulokkeet

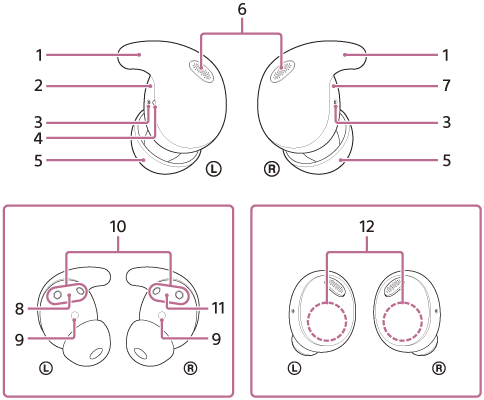

1 on vasemman ja oikean kuulokeyksikön osa. 3 ja 6 sijaitsevat vasemmassa ja oikeassa kuulokeyksikössä, ja 12 on sisäänrakennettu kumpaankin kuulokeyksikköön. 4 sijaitsee vasemman kuulokeyksikön kohdassa 1. 8, 9, 10 ja 11 näkyvät, kun kuulokeyksiköt asetetaan tasolle niin, että nappikuulokkeiden sovitteet (5) osoittavat sinua kohti.

  1. Liitinpidikkeet (vasen, oikea)

  2. L (vasen) -yksikkö

  3. Ilmareiät (vasen, oikea)

  4. Tuntopiste
    Vasemmassa liitinpidikkeessä on tuntopiste.

  5. Nappikuulokkeiden sovitteet (vasen, oikea)

  6. Mikrofonit (vasen, oikea)
    Poimivat äänesi puhelun aikana tai Speak-to-Chat-tilassa ja poimivat ympäristön äänet, kun käytetään vastamelutoimintoa tai ympäristön äänitilaa.

  7. R (oikea) -yksikkö

  8. (vasen) -merkki

  9. Infrapuna-anturit (vasen, oikea)

  10. Latausportit (vasen, oikea)

  11. (oikea) -merkki

  12. Sisäiset antennit (vasen, oikea)


Latauskotelo

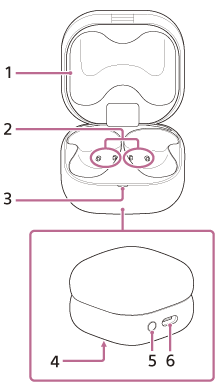

5 ja 6 ovat latauskotelon alaosassa. 3 näkyy, kun latauskotelon yläkansi (1) on auki sinua kohti. 2 on latauskotelon sisällä ja 4 latauskotelon alapinnalla.

  1. Kansi

  2. Latausportit (vasen, oikea)

  3. Ilmaisin (vihreä/oranssi/sininen)

    Ilmaisee kuulokeyksiköiden ja latauskotelon akun jäljellä olevan akkukeston, lataustilan tai pariliitostilan tilan.

  4. Sarjanumero

    Sijaitsee latauskotelon pohjassa.

  5. Pariliitos-/palautus-/alustuspainike

    Käytetään siirryttäessä kuulokkeiden pariliitos-, palautus- tai alustustilaan.

  6. USB Type-C -portti

    Liitä latauskotelo toimitetulla USB Type-C -kaapelilla tietokoneeseen tai pistorasiaan kaupallisesti saatavilla olevan USB-verkkolaitteen kautta sekä kuulokkeiden että latauskotelon lataamiseksi samanaikaisesti.
