Umiestnenie a funkcie súčastí

Slúchadlá

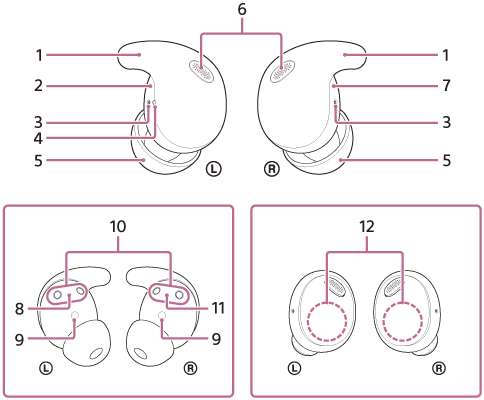

1 je časť ľavého a pravého slúchadla. 3 a 6 sa nachádzajú na ľavom a pravom slúchadle a 12 je zabudovaná do oboch slúchadiel. 4 sa nachádza na 1 na ľavom slúchadle. 8, 9, 10 a 11 je možné vidieť, keď sú slúchadlá umiestnené na povrchu tak, aby koncovky slúchadiel (5) smerovali k vám.

  1. Ušné výstelky (ľavá, pravá)

  2. L (ľavá) jednotka

  3. Vetracie otvory (ľavý, pravý)

  4. Hmatový bod
    Na ľavej ušnej výstelke sa nachádza hmatový bod.

  5. Koncovky slúchadiel (ľavá, pravá)

  6. Mikrofóny (ľavý, pravý)
    Snímajú zvuk vášho hlasu počas telefonického hovoru alebo v režime Speak-to-Chat a snímajú okolité zvuky, keď sa používa funkcia potlačovania hluku alebo režim okolitého zvuku.

  7. R (pravá) jednotka

  8. Značka (ľavé)

  9. Infračervené snímače (ľavý, pravý)

  10. Nabíjacie porty (ľavý, pravý)

  11. Značka (pravá)

  12. Vstavané antény (ľavá, pravá)


Nabíjacie puzdro

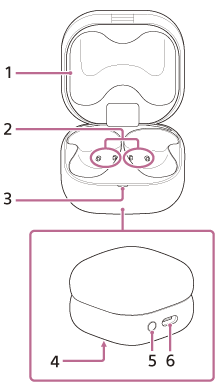

5 a 6 sú na spodnej časti nabíjacieho puzdra. 3 vidno, keď je horné veko (1) nabíjacieho puzdra otvorené smerom k vám. 2 je vo vnútri nabíjacieho puzdra a 4 je na spodnej ploche nabíjacieho puzdra.

  1. Veko

  2. Nabíjacie porty (ľavý, pravý)

  3. Indikátor (zelený/oranžový/modrý)

    Zobrazuje zostávajúcu výdrž batérie slúchadiel a nabíjacieho puzdra, stav nabitia alebo stav režimu párovania.

  4. Sériové číslo

    Nachádza sa na spodnej časti nabíjacieho puzdra.

  5. Tlačidlo párovania/resetovania/inicializácie

    Používa sa na prepínanie do režimu párovania, resetovanie alebo inicializáciu slúchadiel.

  6. Port USB Type–C

    Pomocou dodaného kábla USB Type–C pripojte nabíjacie puzdro k počítaču alebo k napájacej zásuvke pomocou bežne dostupného napájacieho adaptéra USB, ktorý bude súčasne nabíjať slúchadlá aj nabíjacie puzdro.
