Розташування та функції складових

Гарнітура

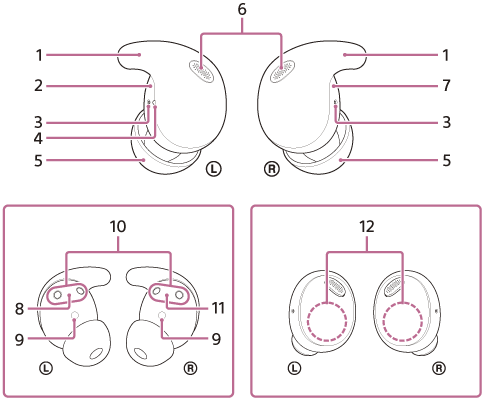

1 — частина лівої та правої чашок гарнітури. 3 та 6 знаходяться на лівій і правій чашках гарнітури; 12 вбудовано в кожну із чашок гарнітури. 4 розташовано на частині 1 лівої чашки гарнітури. 8, 9, 10 і 11 можна побачити, якщо покласти чашки гарнітури на поверхню так, щоб вкладиші (5) були спрямовані до вас.

  1. Вушні фіксатори (лівий, правий)

  2. Чашка L (ліва)

  3. Отвори для повітря (лівий, правий)

  4. Тактильна точка
    На лівому вушному фіксаторі є тактильна точка.

  5. Вкладиші (лівий, правий)

  6. Мікрофони (лівий, правий)
    Вловлюють звук вашого голосу під час телефонного виклику або в режимі Speak-to-Chat, а також навколишні звуки, коли використовується функція шумозаглушення або режим навколишніх звуків.

  7. Чашка R (права)

  8. Позначка (ліва)

  9. ІЧ-датчики (лівий, правий)

  10. Гнізда для заряджання (ліве, права)

  11. Позначка (права)

  12. Вбудовані антени (ліва, права)


Чохол для заряджання

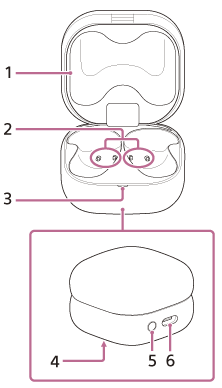

5 і 6 знаходяться знизу на чохлі для заряджання. 3 можна побачити, коли верхня кришка (1) чохла для заряджання відкрита, і він повернутий передньою стороною до вас. 2 знаходиться всередині чохла для заряджання, а 4 — на нижній поверхні чохла для заряджання.

  1. Кришка

  2. Гнізда для заряджання (ліве, права)

  3. Індикатор (зелений/синій/помаранчевий)

    Показує залишок часу роботи від акумулятора для чашок гарнітури й чохла для заряджання, стан заряджання або стан режиму сполучення.

  4. Серійний номер

    Знаходиться знизу на чохлі для заряджання.

  5. Кнопка сполучення/перезавантаження/ініціалізації

    Використовується під час входу в режим сполучення, перезавантаження чи ініціалізації гарнітури.

  6. Порт USB Type-C

    За допомогою кабелю USB Type-C, що додається, підключіть чохол для заряджання до комп’ютера або до розетки змінного струму через USB-адаптер змінного струму, що є в продажу, щоб одночасно зарядити гарнітуру та чохол для заряджання.
