Umístění a funkce součástí

Sluchátka

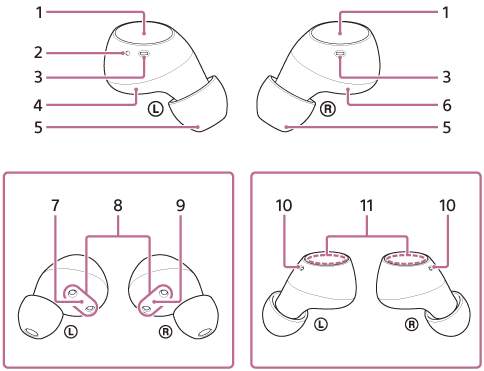

1 je plochá část levé a pravé jednotky sluchátek. 11 je zabudováno do každé jednotky sluchátka. 3 a 10 se nacházejí v blízkosti 1. 7, 8 a 9 jsou vidět, když jsou sluchátka umístěna na povrchu s koncovkami sluchátek (5) směřujícími k vám. 2 se nachází na levé jednotce sluchátek.

  1. Tlačítka (levé, pravé)
    Stisknutím můžete ovládat sluchátka.

  2. Hmatová tečka
    Levá jednotka sluchátek má hmatovou tečku.

  3. Vzduchové otvory (levý, pravý)

  4. Levé sluchátko

  5. Koncovky sluchátek (levá, pravá)

  6. Pravé sluchátko

  7. Značka (levé)

  8. Nabíjecí porty

  9. Značka (pravé)

  10. Mikrofony (levý, pravý)
    Zachycují zvuk vašeho hlasu při telefonování.

  11. Vestavěné antény (levá, pravá)
    Anténa Bluetooth je zabudována do levé i pravé jednotky sluchátka.


Nabíjecí pouzdro

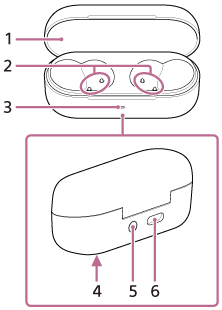

3 je vidět, když je víko nabíjecího pouzdra (1) otevřené a umístěné na povrchu směrem k vám. 2 se nachází uvnitř nabíjecího pouzdra a 5 a 6 se nacházejí na zadní straně nabíjecího pouzdra. 4 se nachází na dolní části nabíjecího pouzdra.

  1. Víko

  2. Nabíjecí porty

  3. Indikátor (modrý / oranžový / zelený)
    Indikuje zbývající kapacitu baterie sluchátek a nabíjecího pouzdra, stav nabíjení nebo stav režimu párování.

  4. Sériové číslo
    Nachází se na dolní části nabíjecího pouzdra.

  5. Tlačítko párování/resetování/inicializace
    Používá se při přechodu do režimu párování, resetování nebo inicializaci sluchátek.

  6. Port USB Type-C®
    Pomocí běžně dostupného kabelu USB Type-C připojte nabíjecí pouzdro k počítači nebo k elektrické zásuvce pomocí běžně dostupného napájecího adaptéru USB a současně nabijte sluchátka i nabíjecí pouzdro.
