Osien sijainti ja toiminta

Kuulokkeet

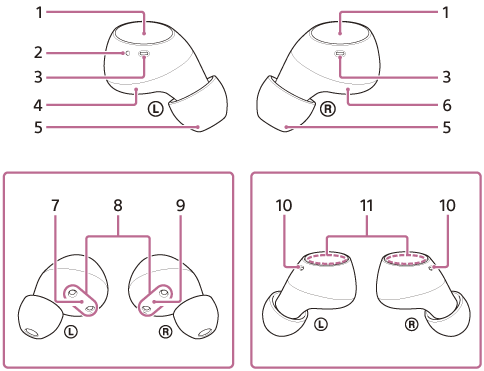

1 on vasemman ja oikean kuulokeyksikön litteä osa. 11 on sisäänrakennettu kumpaankin kuulokeyksikköön. 3 ja 10 sijaitsevat lähellä osaa 1. 7, 8 ja 9 näkyvät, kun kuulokkeet asetetaan pinnalle niin, että nappikuulokkeiden sovitteet (5) osoittavat sinua kohti. 2 on vasemmassa kuulokeyksikössä.

  1. Painikkeet (vasen, oikea)
    Paina kuulokkeiden käyttämiseksi.

  2. Tuntopiste
    Vasemmassa kuulokeyksikössä on tuntopiste.

  3. Ilmareiät (vasen, oikea)

  4. Kuulokkeiden vasen yksikkö

  5. Nappikuulokkeiden sovitteet (vasen, oikea)

  6. Kuulokkeiden oikea yksikkö

  7. (vasen) -merkki

  8. Latausportit

  9. (oikea) -merkki

  10. Mikrofonit (vasen, oikea)
    Poimivat äänesi, kun puhut puhelimeen.

  11. Sisäiset antennit (vasen, oikea)
    Sekä kuulokkeiden vasempaan että oikeaan yksikköön on sisäänrakennettu Bluetooth-antenni.


Latauskotelo

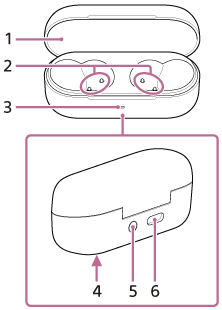

3 näkyy, kun latauskotelon kansi (1) on auki ja se on asetettu sinulle päin olevalle pinnalle. 2 sijaitsee latauskotelon sisällä ja 5 ja 6 latauskotelon takana. 4 sijaitsee latauskotelon pohjalla.

  1. Kansi

  2. Latausportit

  3. Ilmaisin (sininen/oranssi/vihreä)
    Ilmaisee kuulokeyksiköiden ja latauskotelon jäljellä olevan akkukeston, lataustilan tai pariliitostilan tilan.

  4. Sarjanumero
    Sijaitsee latauskotelon pohjassa.

  5. Pariliitos-/palautus-/alustuspainike
    Käytetään siirryttäessä kuulokkeiden pariliitos-, palautus- tai alustustilaan.

  6. USB Type-C® -portti
    Liitä latauskotelo kaupallisesti saatavilla olevalla USB Type-C -kaapelilla tietokoneeseen tai pistorasiaan kaupallisesti saatavilla olevan USB-verkkolaitteen kautta sekä kuulokkeiden että latauskotelon lataamiseksi samanaikaisesti.
