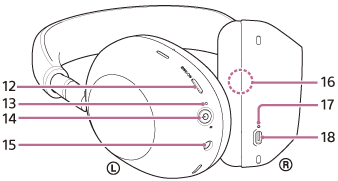

Osien sijainti ja toiminta

Kaarevan osan 5 molemmilla puolilla on 9 sekä osan 9 sisäpuolella 1 ja 6. Vasemman yksikön (4) sivuilla on 3 sekä 12, 13, 14 ja 15. Oikeassa yksikössä (8) on 10 tasaisella pinnalla, 17 ja 18 sivuilla ja 16 korvapehmusteen sisäpuolella. Vasemmassa yksikössä on 2, 7 ja 11 ja oikeassa yksikössä 7 ja 11 sisäänrakennettuna.

  1. (vasen) -merkki

  2. Sisäinen antenni

    Kuulokkeissa on sisäinen Bluetooth-antenni.

  3. Tuntopiste

    Vasemmassa yksikössä on tuntopiste kotelon reunassa.

  4. Vasen yksikkö

  5. Päälakisanka

  6. (oikea) -merkki

  7. Vastamelumikrofonit (sisäinen) (vasen, oikea)

    Poimii meluäänen, kun vastamelutoiminto on käytössä.

  8. Oikea yksikkö

  9. Liukusäätimet (vasen, oikea)

    Säädä päälakisangan pituutta liu'uttamalla.

  10. Kosketusanturin ohjauspaneeli

    Ohjaa etänä liitetyn Bluetooth-laitteen musiikin toistoa ja muita toimintoja kosketustoiminnolla.

  11. Vastamelumikrofonit (ulkoiset) ja äänenpoimintamikrofonit (vasen, oikea)

    Poimi meluääni, kun vastamelutoiminto on käytössä, ja käyttäjän ääni puhelun aikana tai kun Speak-to-Chat -tila on käytössä.

  12. NC/AMB (vastamelu / ympäristön äänitila) -painike

  13. Ilmaisin (oranssi/sininen)

    Syttyy oranssina tai sinisenä ilmaisemaan kuulokkeiden akku- tai yhteystilan.

  14. (virta) -painike / (Bluetooth) -painike

  15. Kuulokekaapelin tuloliitäntä

    Liitä musiikkisoitin jne. toimitetulla kuulokekaapelilla. Varmista, että työnnät kaapelin paikalleen niin, että se naksahtaa. Jos pistoketta ei ole liitetty kunnolla, ääni ei ehkä kuulu oikein.

  16. Sarjanumero

    Sijaitsee oikeassa yksikössä.

    Katso kohta ”Sarjanumeroiden, turvamerkintöjen jne. tarkastus” alta.

  17. Latausilmaisin (oranssi)

    Palaa oranssina latauksen aikana.

  18. USB Type-C -portti

    Liitä kuulokkeet tietokoneeseen tai pistorasiaan kaupallisesti saatavilla olevan USB-verkkolaitteen kautta toimitetulla USB Type-C -kaapelilla kuulokkeiden lataamiseksi.


Sarjanumeroiden, turvamerkintöjen jne. tarkastus.

  • Varmista, että kuulokkeet on sammutettu eikä USB-kaapelia ole kytketty.
  • Irrota korvapehmuste oikeasta yksiköstä vetämällä se suoraan ulos kotelosta. Vältä sen vetämistä pois kulmassa.
    Sarjanumero, turvamerkinnät jne. sijaitsevat oikean yksikön oikeassa alakulmassa.

  • Kiinnitä irrotettu korvapehmuste oikeaan yksikköön.
    Työnnä viittä kielekettä tiukasti yksikköön, kunnes kuulet napsahduksen.

Huomautus

  • Älä irrota korvapehmustetta, ellei se ole välttämätöntä.
  • Varmista ennen korvapehmusteen irrottamista, että kuulokkeet on sammutettu eikä USB-kaapelia ole kytketty.
  • Älä irrota korvapehmustetta, jos paikalla on rautahiekkaa tai muita metalliesineitä. Rautahiekka tai muut metalliesineet voivat tarttua kuulokkeen sisällä olevaan magneettiin ja aiheuttaa kuulokkeiden toimintahäiriön.
  • Takuu ei kata edellä mainittujen varotoimenpiteiden laiminlyönnistä johtuvia vikoja.
