Osien sijainti ja toiminta

Kuulokkeet

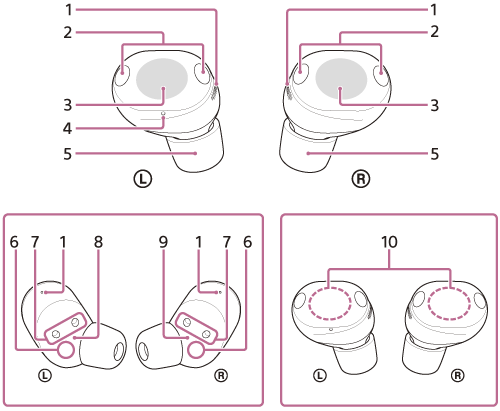

3 on vasemman- ja oikeanpuoleisten kuulokkeiden litteä osa. 10 on sisäänrakennettu kuhunkin kuulokeyksikköön. 1 ja 2 sijaitsevat lähellä 3. 6, 7, 8 ja 9 näkyvät, kun kuulokkeet asetetaan pinnalle siten, että kuulokkeiden kärjet (5) osoittavat sinua kohti. 4 on vasemmassa kuulokkeessa.

  1. Ilmareiät (vasen, oikea)

  2. Mikrofonit (vasen, oikea)

    Tallentaa äänesi äänen puheluiden tai Speak-to-Chat-tilan aikana ja poimii äänet, kun käytät melunvaimennustoimintoa tai Ambient Sound -tilaa.

  3. Kosketusanturit (vasen, oikea)

  4. Tuntopiste

    Vasemmanpuoleisessa kuulokeyksikössä on tuntopiste.

  5. Nappikuulokkeiden sovitteet (vasen, oikea)

  6. Infrapuna-anturit (vasen, oikea)

  7. Latausportit (vasen, oikea)

  8. (vasen) -merkki

  9. (oikea) -merkki

  10. Sisäiset antennit (vasen, oikea)

    Bluetooth-antenni on integroitu kuulokkeiden vasempaan ja oikeaan yksikköön.


Latauskotelo

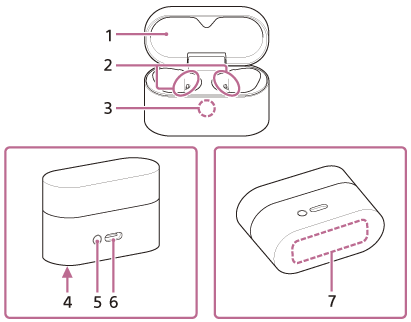

3 näkyy lähimpänä sinua, kun latauskotelon kansi (1) on auki ja asetettu sinua kohti olevalle alustalle. 2 sijaitsee latauskotelon sisällä. 5 ja 6 sijaitsevat latauskotelon takana. 4 ja 7 sijaitsevat latauskotelon pohjassa.

  1. Latauskotelon kansi

  2. Latausportit (vasen, oikea)

  3. Merkkivalo (sininen/oranssi/vihreä)

    Ilmaisee kuulokkeiden ja latauskotelon jäljellä olevan akun varauksen, lataustilan tai pariliitostilan tilan.

  4. Sarjanumero

    Sijaitsee latauskotelon pohjassa.

  5. Pariliitos-/palautus-/alustuspainike

    Käytetään siirryttäessä kuulokkeiden pariliitos-, palautus- tai alustustilaan.

  6. USB Type-C -portti

    Lataa sekä kuulokkeet että latauskotelo jollakin seuraavista tavoista mukana toimitetulla C-tyypin USB-kaapelilla.

    • Liitä latauskotelo tietokoneeseen
    • Kytke latauskotelo pistorasiaan kaupallisesti saatavilla olevalla USB-verkkovirtasovittimella.

  7. Kosketuspinta Qi-latausta varten
