Umístění a funkce součástí

Sluchátka

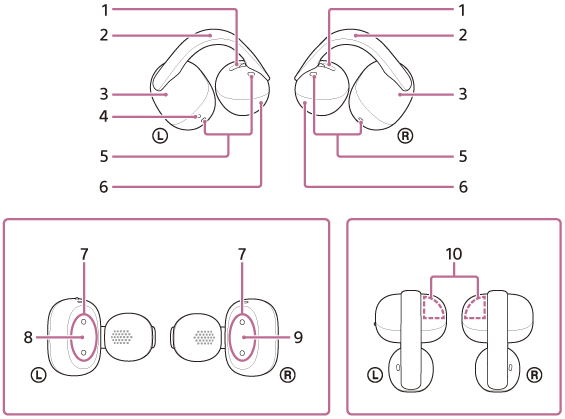

Na obou koncích mostu ve tvaru 2, 3 a 6 jsou umístěny. 5 je na 3 a 1 a 5 jsou na 6. 4 je přítomna na levé jednotce. Když je 2 umístěna směrem od vás, na přední straně 3 se objeví čísla 7, 8 a 9. 10 je vložen do 3.

  1. Vzduchové otvory (levý, pravý)

  2. Pružný klip (vlevo, vpravo)

  3. Tělo poutka na uši (velké) (levé, pravé)

  4. Hmatová tečka

    Na levé straně náhlavní soupravy je hmatová tečka.

  5. Mikrofony (levý, pravý)

  6. Tělo poutka na uši (malé) (levé, pravé)

  7. Nabíjecí porty (levý, pravý)

  8. Značka (levé)

  9. Značka (pravé)

  10. Vestavěné antény (levá, pravá)

    V levé i pravé části náhlavní soupravy je zabudována anténa Bluetooth.


Nabíjecí pouzdro

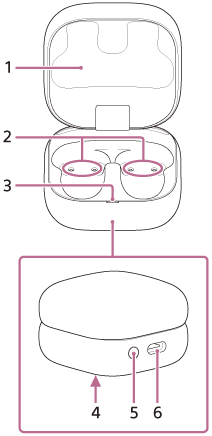

3 je vidět, když je víko nabíjecího pouzdra (1) otevřené a umístěné na povrchu směrem k vám. 2 se nachází uvnitř nabíjecího pouzdra a 5 a 6 se nacházejí na zadní straně nabíjecího pouzdra. 4 se nachází na dolní části nabíjecího pouzdra.

  1. Víko nabíjecího pouzdra

  2. Nabíjecí porty (levý, pravý)

  3. Indikátor (zelený / oranžový / modrý)

    Ukazuje zbývající nabití baterie náhlavních souprav a nabíjecího pouzdra, stav nabíjení nebo stav režimu párování.

  4. Sériové číslo

    Nachází se na dolní části nabíjecího pouzdra.

  5. Tlačítko párování / resetování / inicializace

    Používá se při přechodu do režimu párování, resetování nebo inicializaci sluchátek.

  6. Port USB Type-C®

    Nabíjejte náhlavní soupravu i nabíjecí pouzdro jedním z následujících způsobů pomocí běžně dostupného kabelu USB typu C.

    • Připojení nabíjecího pouzdra k počítači
    • Připojte nabíjecí pouzdro k zásuvce střídavého proudu pomocí běžně dostupného síťového adaptéru USB.
