Funkcje i lokalizacja poszczególnych elementów

Zestaw słuchawkowy

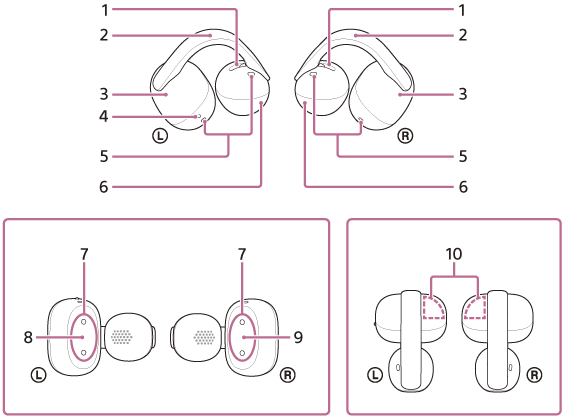

Na obu końcach mostu w kształcie 2, 3 i 6 znajdują się. 5 jest na 3, a 1 i 5 są na 6. 4 jest obecny na lewej jednostce. Gdy 2 jest ustawione tyłem do użytkownika, 7, 8 i 9 pojawiają się na przedniej stronie 3. 10 jest wbudowany w 3.

  1. Otwory wentylacyjne (lewy, prawy)

  2. Elastyczny klips (lewy, prawy)

  3. Korpus nausznika (duży) (lewy, prawy)

  4. Wyczuwalna wypukłość

    Po lewej stronie zestawu słuchawkowego znajduje się dotykowa kropka.

  5. Mikrofony (lewy, prawy)

  6. Korpus nausznika (mały) (lewy, prawy)

  7. Porty ładowania (lewy, prawy)

  8. Oznaczenie (lewa)

  9. Oznaczenie (prawa)

  10. Wbudowane anteny (lewa, prawa)

    Antena Bluetooth jest wbudowana w lewą i prawą część zestawu słuchawkowego.


Etui z funkcją ładowania

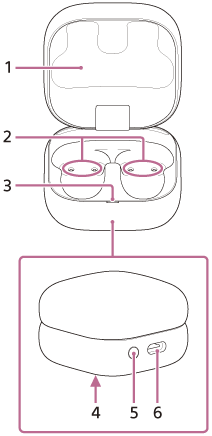

3 widać, gdy pokrywa etui z funkcją ładowania (1) jest otwarta i znajduje się na powierzchni zwróconej w stronę użytkownika. 2 znajduje się wewnątrz etui z funkcją ładowania, a 5 i 6 znajdują się z tyłu etui z funkcją ładowania. 4 znajduje się w dolnej części etui z funkcją ładowania.

  1. Pokrywa etui ładującego

  2. Porty ładowania (lewy, prawy)

  3. Wskaźnik (zielony/pomarańczowy/niebieski)

    Wskazuje pozostały poziom naładowania baterii zestawów słuchawkowych i etui ładującego, stan ładowania lub stan trybu parowania.

  4. Numer seryjny

    Znajduje się w dolnej części etui z funkcją ładowania.

  5. Przycisk parowania/resetowania/inicjowania

    Używane podczas wchodzenia w tryb parowania, resetowania lub inicjowania zestawu słuchawkowego.

  6. Gniazdo USB Type-C®

    Naładuj zarówno zestaw słuchawkowy, jak i etui ładujące za pomocą jednej z poniższych metod przy użyciu dostępnego w sprzedaży kabla USB typu C.

    • Podłącz etui ładujące do komputera
    • Podłącz etui ładujące do gniazdka sieciowego za pomocą dostępnego w sprzedaży zasilacza sieciowego USB.
