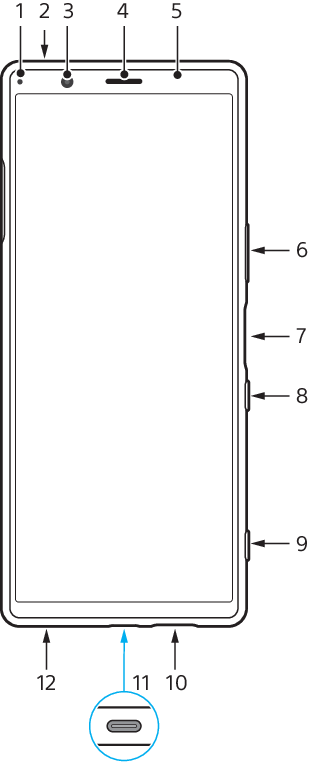

Přehled
| 1 | Kontrolka nabíjení/oznamovací kontrolka |
| 2 | Druhý mikrofon |
| 3 | Přední fotoaparát |
| 4 | Reproduktor sluchátka / druhý hlasitý reproduktor |
| 5 | Čidlo vzdálenosti a osvětlení |
| 6 | Tlačítko ovládání hlasitosti a přiblížení |
| 7 | Snímač otisků prstů |
| 8 | Tlačítko napájení |
| 9 | Tlačítko spouště fotoaparátu |
| 10 | Hlavní reproduktor |
| 11 | Port USB/nabíječka/audio adaptér Displej zařízení si můžete prohlížet na televizoru nebo jiném velkém zobrazovacím zařízení pomocí kabelu USB Type-C. Poznámka Při připojení zařízení k televizoru nebo jiné velké obrazovce pomocí kabelu USB Type-C musí být kabel kompatibilní se standardem konektoru obrazovky. Upozorňujeme, že některé funkce a obsah v zařízení Xperia nemusí být možné zobrazit na televizoru nebo zobrazovacím zařízení. |
| 12 | Hlavní mikrofon |

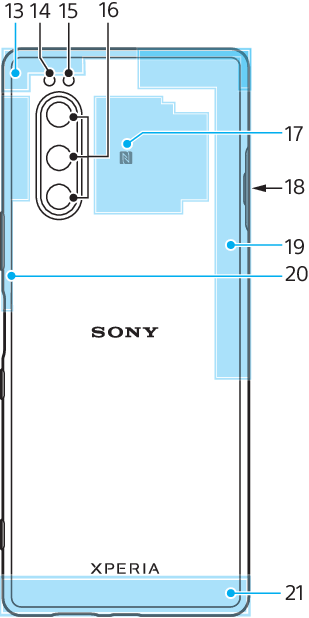

| 13 | Vedlejší anténa telefonu |
| 14 | LED blesku |
| 15 | Infračervený snímač RGBC |
| 16 | Hlavní fotoaparát |
| 17 | Detekční oblast NFC |
| 18 | Slot karty nano SIM/paměťové karty |
| 19 | 4. anténa telefonu/Wi-Fi/Bluetooth®/GPS |
| 20 | 3. anténa telefonu |
| 21 | Hlavní anténa telefonu |
