Montage en rack

Note

  • Lors du montage en rack de cet appareil, assurez-vous de ne pas vous pincer les doigts entre l’appareil et le rack.

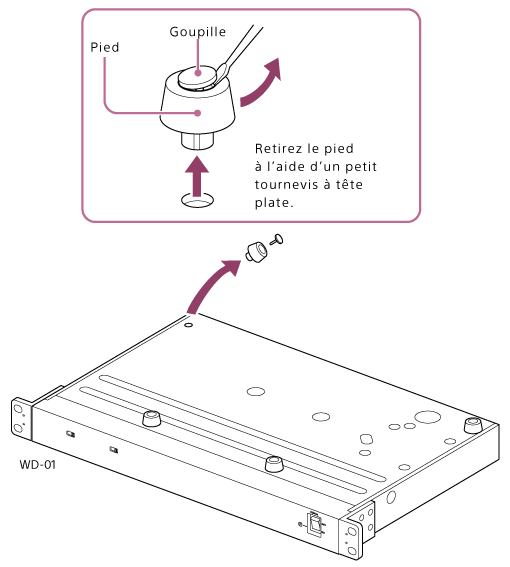

  1. Retournez l’appareil et retirez les quatre pieds du socle.

    Retirez le pied à l’aide d’un petit tournevis à tête plate.

  2. Fixez l’appareil au rack à l’aide de vis (longueur effective de 10 mm ou plus) qui correspondent au diamètre de la vis du rack.

    Illustration du montage de l’appareil en rack

Démontage en rack

Retirez les supports de montage en rack.

Illustration de l’appareil avec les supports de montage en rack retirés
