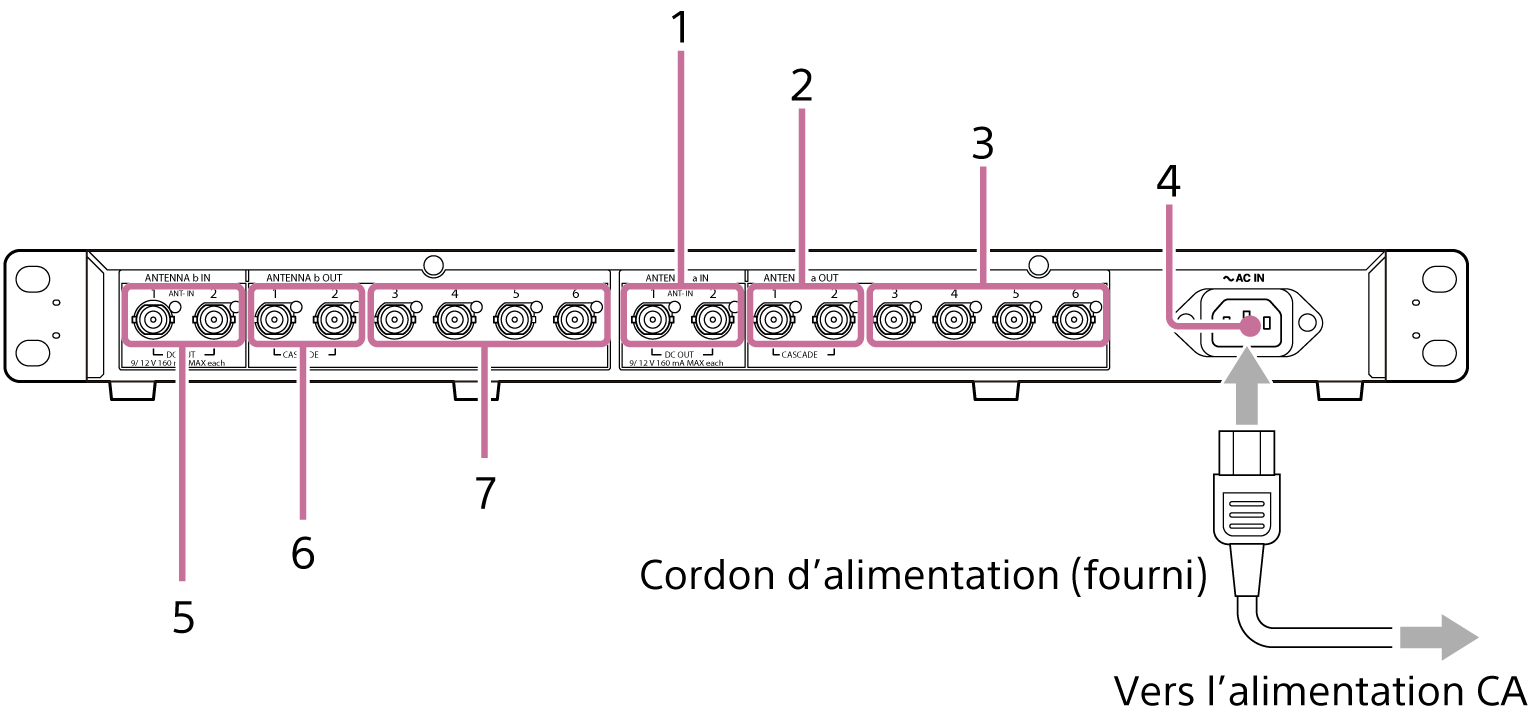

Panneau arrière
Bloc ANTENNA a
1. Connecteurs ANTENNA a IN/DC OUT1, 2 (entrée d’antenne a/sorties d’alimentation CC 1, 2)
Il reçoit le signal de l’antenne via un câble coaxial et alimente simultanément le côté antenne pour faire fonctionner l’amplificateur d’antenne. Utilisez le commutateur ANTENNA a DC OUT du panneau avant pour commuter entre 9 V/THRU/12 V. Vous pouvez brancher jusqu’à deux antennes selon la plage de votre microphone sans fil.
2. Connecteurs ANTENNA a OUT1, 2 (CASCADE) (sorties du diviseur d’antenne a 1, 2 (cascade à double usage))
Pour utiliser deux diviseurs simultanément, branchez les connecteurs ANTENNA a IN/DC OUT1, 2 du deuxième diviseur.
3. Connecteurs ANTENNA a OUT3 à 6 (sorties du diviseur d’antenne a 3 à 6)
Branchez le connecteur ANTENNA a IN du côté récepteur. Branchez de manière à ce que ANTENNA a OUT se connecte à ANTENNA a IN.
Bloc d’alimentation
4. Connecteur AC IN (entrée d’alimentation CA)
Branchez au cordon d’alimentation CA.
Bloc ANTENNA b
5. Connecteurs ANTENNA b IN/DC OUT1, 2 (entrée d’antenne b/sorties d’alimentation CC 1, 2)
Il reçoit le signal de l’antenne via un câble coaxial et alimente simultanément le côté antenne pour faire fonctionner l’amplificateur d’antenne. Utilisez le commutateur ANTENNA b DC OUT du panneau avant pour commuter entre 9 V/THRU/12 V. Vous pouvez brancher jusqu’à deux antennes selon la plage de votre microphone sans fil.
6. Connecteurs ANTENNA b OUT1, 2 (CASCADE) (sorties du diviseur d’antenne b 1, 2 (cascade à double usage))
Pour utiliser deux diviseurs simultanément, branchez les connecteurs ANTENNA b IN/DC OUT1, 2 au deuxième diviseur.
7. Connecteurs ANTENNA b OUT3 à 6 (sorties du diviseur de d’antenne b 3 à 6)
Branchez le connecteur ANTENNA b IN du côté récepteur. Branchez de manière à ce que ANTENNA b OUT se connecte à ANTENNA b IN.
