NETWORK RX STATION APPLICATIONPWA-RX1Ver. 1.1 oder höher

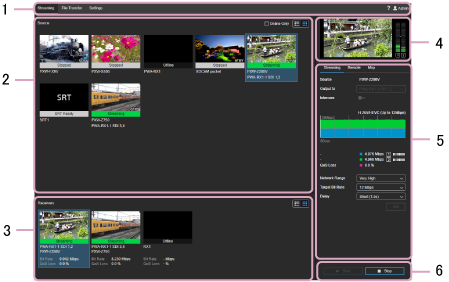

1. Haupt-Kopfbereich

Klicken Sie auf die Registerkarten und Symbole, um zwischen den Bildschirmen zu wechseln.

• Streaming: Zeigt den Bildschirm „Streaming“ an.
• Dateiübertragung: Zeigt den Bildschirm „Dateiübertragung“ an.
• Einstellungen: Zeigt den Bildschirm „Einstellungen“ an.
• (Warnung): Warnt Sie, dass das Haltbarkeitsdatum des SSL/TLS-Zertifikats zum Verbinden mit dem Verwaltungsbildschirm des Connection Control Managers naht. Aktualisieren Sie das SSL/TLS-Zertifikat wie unter „SSL/TLS-Zertifikat konfigurieren“ beschrieben.
• (Benachrichtigung): Zeigt einen Hinweis mit dem Haltbarkeitsdatum der Lizenz an.
• (Hilfe): Zeigt Hilfe und die EULA an.
• (Benutzername): Meldet den Benutzer ab.

2. Quellenbereich

Zeigt die Streaming-Ausgabegeräte in der Miniaturansicht oder Listenansicht an.

In der Miniaturansicht werden die Miniaturbilder und die folgenden Informationen angezeigt. Der Aufzeichnungsstatus des sendenden Geräts ([REC] für die Aufnahme, [STBY] für den Bereitschaftsmodus) wird auch auf den Miniaturbildern angezeigt.

• Streaming-Status: Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• Name des sendenden Geräts: Typ des Camcorders, Typ des XDCAM pocket-Geräts, SRT Caller-Name oder RX1-(Seriennr.)^*
  * wird bei Verwendung einer Punkt-zu-Punkt-Verbindung angezeigt
• Name des empfangenden Geräts: RX1-(Seriennr.)

In der Listenansicht werden nur die Namen der sendenden Geräte und die Namen der empfangenden Geräte angezeigt.

• Kontrollkästchen [Nur online]: Zeigt nur Geräte an, die online sind (einschließlich SRT Ready).
• Schaltfläche : Zeigt die Geräte in der Listenansicht an.
• Schaltfläche : Zeigt die Geräte in der Miniaturansicht an.

3. Empfängerbereich

Zeigt die Streaming-Empfangsgeräte in der Miniaturansicht oder Listenansicht an.

In der Miniaturansicht werden die Miniaturbilder und die folgenden Informationen angezeigt. Wenn das Streaming-Video in einer Datei auf der PWA-RX1 gespeichert wird, wird auf den Miniaturansichten das Symbol angezeigt. Wenn die RTMP-Ausgabe aktiviert ist, wird auf den Miniaturansichten das Symbol angezeigt.

• Streaming-Status: Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• Name des sendenden Geräts: Typ des Camcorders, Typ des XDCAM pocket-Geräts, SRT Caller-Name oder RX1-(Seriennr.)^*
  * wird bei Verwendung einer Punkt-zu-Punkt-Verbindung angezeigt
• Name des empfangenden Geräts: RX1-(Seriennr.)
• Bitrate
• Streamingverlustrate

In der Listenansicht werden nur die Namen der sendenden Geräte und die Namen der empfangenden Geräte angezeigt.

• Schaltfläche : Zeigt die Geräte in der Listenansicht an.
• Schaltfläche : Zeigt die Geräte in der Miniaturansicht an.

4. Vorschaubereich

Zeigt eine Vorschau des Streaming-Inhalts des im Quellenbereich ausgewählten Geräts an.

5. Einstellungsbereich

Konfiguriert Streaming-Einstellungen für die ausgewählte Quelle.

Registerkarte [Streaming]

• Source: Zeigt den Namen des Streaming-Geräts an.
• Output to: Wählt das Streaming-Ausgabeziel der PWA-RX1 oder des SDI-Anschlusses. Kann bei laufendem Streaming nicht geändert werden.
• Intercom: Zum Ein- und Ausschalten der Gegensprechfunktion. Es wird auch der Status der Gegensprechfunktion angezeigt. Weitere Informationen zum Status finden Sie im Abschnitt „Gegensprechfunktionen“.
• Diagramm: Zeigt die Schwankung der Bitrate, die Streaming-Verlustrate und den Codec an.
• Netzbetreiber: Zeigt den Namen des für die Kommunikation mit dem Camcorder genutzten Netzbetreibers und die Bitrate an. Die angezeigten Informationen hängen vom angeschlossenen Camcorder und dessen Status ab.
• QoS Loss: Zeigt die Streaming-Verlustrate an.
• Network Range: Zur Auswahl der Auflösung und der maximalen Bitrate der Streaming-Übertragung. Es können [Very High], [High], [High (F)], [High (R)], [Middle], [Low] oder [Very Low] ausgewählt werden. Die zur Auswahl stehenden Werte hängen vom angeschlossenen Camcorder und dessen Status ab.
• Target Bit Rate: Zur Auswahl der Ziel-Bitrate, wenn auf der Registerkarte [CCM] die Option [Einstellung der Ziel-Bitrate verwenden] aktiviert ist. Die zur Auswahl stehenden Bitraten-Optionen hängen von der Einstellung [Network Range] ab.
• Delay: Zur Auswahl der Verzögerungszeit für das Streaming. [Very Short (0.7s)], [Very Short (1s)], [Short (1.5s)], [Middle (3s)], [Long (5s)] oder [Very Long (10s)] können ausgewählt werden (die angezeigte Verzögerungszeit ist ein Schätzwert. Die tatsächliche Verzögerungszeit kann aufgrund der zusätzlichen Netzwerkverzögerung davon abweichen).
• Schaltfläche [Set]: Wendet geänderte Einstellungen der Optionen [Network Range], [Target Bit Rate] und [Delay] an.

Registerkarte [Remote]

• Schalter [Camera Control]: Aktiviert die Fernbedienung des Camcorders.
• Schalter [Proxy REC]: Legt fest, ob eine Proxy-Datei auf dem Camcorder aufgezeichnet wird.

Registerkarte [Map]

• Schaltfläche [Show Location]: Zeigt den aktuellen Standort der Camcorder auf einer Karte an.

6. Streaming-Einstellungsbereich

Zur Steuerung des Streaming-Betriebs.

• Schaltfläche [Start]: Startet die Streaming-Übertragung. Bei Verwendung von SRT geht der Empfänger im Modus „SRT Listener“ online. Folgen Sie den Anweisungen auf dem Bildschirm, um das Streaming vom SRT caller zu starten.
• Schaltfläche [Stop]: Hält die Streaming-Übertragung an.
