NETWORK RX STATION APPLICATIONPWA-RX1Ver. 1.1 o posterior

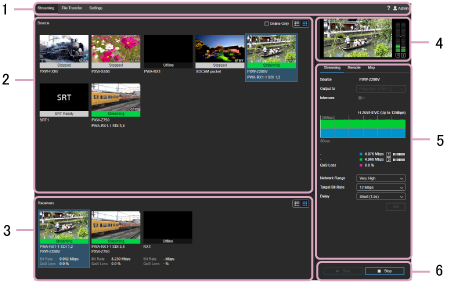

1. Encabezado global

Haga clic en los iconos y las pestañas para moverse por las pantallas.

• Transmisión: muestra la pantalla transmisión.
• Transferencia de archivos: muestra la pantalla transferencia de archivos.
• Configuración: muestra la pantalla Configuración.
• (Advertencia): le avisa de que se está aproximando la fecha de caducidad del certificado SSL/TLS para conectarse a la pantalla de administración del Connection Control Manager. Actualice el certificado SSL/TLS como se describe en “Configuración de un certificado SSL/TLS”.
• (Notificación): muestra una nota acerca de la fecha de caducidad de la licencia.
• (Ayuda): muestra la Ayuda y el EULA.
• (nombre de usuario): cierra la sesión del usuario.

2. Área fuente

Muestra los dispositivos de salida de transmisión en tiempo real en vista en miniatura o en vista de lista.

En la vista de miniaturas, se muestran las miniaturas y la siguiente información. También se muestra el estado de grabación del dispositivo de transmisión ([REC] para la grabación, [STBY] para en espera) en las miniaturas.

• Estado de la transmisión: Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• Nombre del dispositivo transmisor: tipo de videocámara, tipo de dispositivo XDCAM pocket, nombre del SRT Caller o RX1-(n.º de serie)^*
  * Se muestra cuando se utiliza punto a punto
• Nombre del dispositivo receptor: RX1-(n.º de serie)

En la vista de lista, solo se muestran los nombres de los dispositivos de transmisión y los nombres de los dispositivos de recepción.

• Casilla [Solo online]: muestra solo los dispositivos en línea (incluido SRT Ready).
• Botón : muestra los dispositivos en vista de lista.
• Botón : muestra los dispositivos en vista de miniatura.

3. Área del receptor

Muestra los dispositivos de recepción de transmisión en vista en miniatura o en vista de lista.

En la vista de miniaturas, se muestran las miniaturas y la siguiente información. Se muestra el icono en las miniaturas cuando el vídeo en transmisión se guarda en un archivo en la PWA-RX1. Se muestra el icono en las miniaturas cuando se activa la salida RTMP.

• Estado de la transmisión: Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• Nombre del dispositivo transmisor: tipo de videocámara, tipo de dispositivo XDCAM pocket, nombre del SRT Caller o RX1-(n.º de serie)^*
  * Se muestra cuando se utiliza punto a punto
• Nombre del dispositivo receptor: RX1-(n.º de serie)
• Velocidad de bits
• Tasa de pérdida de transmisión

En la vista de lista, solo se muestran los nombres de los dispositivos de transmisión y los nombres de los dispositivos de recepción.

• Botón : muestra los dispositivos en vista de lista.
• Botón : muestra los dispositivos en vista de miniatura.

4. Área de vista previa

Muestra una vista previa del contenido de transmisión en tiempo real desde el dispositivo seleccionado en el área fuente.

5. Área de Configuración

Configura los ajustes de transmisión de la fuente seleccionada.

Pestaña [Streaming]

• Source: muestra el nombre del dispositivo que transmite.
• Output to: selecciona el destino de salida de transmisión del puerto SDI o el PWA-RX1. No se puede modificar mientras la transmisión esté en curso.
• Intercom: enciende y apaga la función de Intercom. También muestra el estado de la función de Intercom. Para más detalles sobre el estado, consulte “Operaciones de Intercom”.
• Gráfico: muestra la variación en la velocidad de bits, la tasa de pérdida de transmisión y el códec.
• Operador: muestra el nombre del operador de red utilizado para la comunicación con la videocámara y la velocidad de bits. La información que se muestra varía en función de la videocámara conectada y su estado.
• QoS Loss: muestra la tasa de pérdida de transmisión.
• Network Range: selecciona la resolución de transmisión y la velocidad de bits máxima. Se puede seleccionar [Very High], [High], [High (F)], [High (R)], [Middle], [Low] o [Very Low]. Los valores que están disponibles para su selección varían en función de la videocámara conectada y de su estado.
• Target Bit Rate: selecciona la velocidad de bits de destino cuando se activa [Utilice la configuración de velocidad de bits de destino] en la pestaña [CCM]. Las opciones de velocidad de bits que están disponibles para su selección varían en función del ajuste [Network Range].
• Delay: selecciona el tiempo de retraso de la transmisión. Se puede seleccionar [Very Short (0.7s)], [Very Short (1s)], [Short (1.5s)], [Middle (3s)], [Long (5s)] o [Very Long (10s)] (el tiempo de retraso mostrado es una estimación. El tiempo de retraso real puede variar en función del retardo de red añadido).
• Botón [Set]: aplica cambios a los ajustes [Network Range], [Target Bit Rate] y [Delay].

Pestaña [Remote]

• Interruptor [Camera Control]: activa el control remoto de la videocámara.
• Interruptor [Proxy REC]: establece si se graba un archivo proxy en la videocámara.

Pestaña [Map]

• Botón [Show Location]: muestra la ubicación actual de las videocámaras en un mapa.

6. Área de control de transmisión

Controla el funcionamiento de la transmisión.

• Botón [Start]: inicia la transmisión. Cuando se utiliza SRT, el receptor entra en línea en el modo SRT listener. Siga las instrucciones que aparecen en la pantalla para iniciar la transmisión desde el SRT caller.
• Botón [Stop]: detiene la transmisión.
