NETWORK RX STATION APPLICATIONPWA-RX1Ver. 1.1 이상

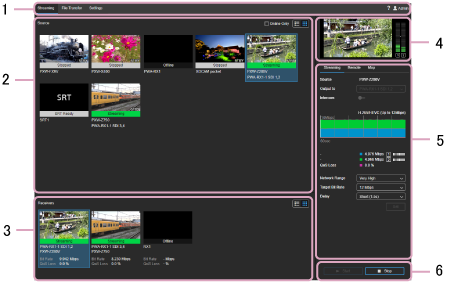

1. 전역 헤더

탭 및 아이콘을 클릭하여 화면 사이를 이동합니다.

• 스트리밍: 스트리밍 화면을 표시합니다.
• 파일 전송: 파일 전송 화면을 표시합니다.
• 설정: 설정 화면을 표시합니다.
• (경고): Connection Control Manager 관리 화면에 연결하기 위한 SSL/TLS 인증서의 만료일이 다가오고 있음을 경고합니다. "SSL/TLS 인증서 구성"에 설명된 대로 SSL/TLS 인증서를 업데이트합니다.
• (알림): 라이선스 만료 날짜에 대한 참고 사항이 표시됩니다.
• (도움말): 도움말 및 EULA를 표시합니다.
• (사용자 이름): 사용자를 로그아웃합니다.

2. 소스 영역

스트리밍 출력 장치를 썸네일 보기 또는 목록 보기에 표시합니다.

썸네일 보기에는 썸네일과 다음 정보가 표시됩니다. 송신 장치 레코딩 상태(레코딩은 [REC], 대기는 [STBY])도 썸네일에 표시됩니다.

• 스트리밍 상태: Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• 송신 장치 이름: 캠코더 유형, XDCAM pocket 장치 유형, SRT Caller 이름, RX1-(일련 번호)^*
  * Point to Point 사용 시 표시됨
• 수신 장치 이름: RX1-(일련 번호)

목록 보기에서는 송신 장치의 이름 및 수신 장치의 이름만 표시됩니다.

• [온라인만 해당] 확인란: 온라인(SRT Ready 포함) 장치만 표시합니다.
• 버튼: 장치를 목록 보기로 표시합니다.
• 버튼: 장치를 썸네일 보기로 표시합니다.

3. 리시버 영역

스트리밍 수신 장치를 썸네일 보기 또는 목록 보기에 표시합니다.

썸네일 보기에는 썸네일과 다음 정보가 표시됩니다. 스트리밍 비디오가 PWA-RX1 측의 파일에 저장되면 썸네일에 아이콘이 표시됩니다. RTMP 출력이 활성화되면 썸네일에 아이콘이 표시됩니다.

• 스트리밍 상태: Streaming, Unstable, Stopped, Reserved, Disabled, Offline, SRT Ready
• 송신 장치 이름: 캠코더 유형, XDCAM pocket 장치 유형, SRT Caller 이름, RX1-(일련 번호)^*
  * Point to Point 사용 시 표시됨
• 수신 장치 이름: RX1-(일련 번호)
• 비트 전송률
• 스트리밍 손실률

목록 보기에서는 송신 장치의 이름 및 수신 장치의 이름만 표시됩니다.

• 버튼: 장치를 목록 보기로 표시합니다.
• 버튼: 장치를 썸네일 보기로 표시합니다.

4. 미리보기 영역

소스 영역에서 선택된 장치의 스트리밍 컨텐트 미리보기를 표시합니다.

5. 설정 영역

선택된 소스에 대한 스트리밍 설정을 구성합니다.

[Streaming] 탭

• Source: 스트리밍 장치의 이름을 표시합니다.
• Output to: 스트리밍 출력 대상인 PWA-RX1 또는 SDI 포트를 선택합니다. 스트리밍이 진행 중인 동안에는 설정을 변경할 수 없습니다.
• Intercom: 인터컴 기능을 켜거나 끕니다. 또한 인터컴 기능의 상태를 표시합니다. 상태에 대한 자세한 내용은 "인터컴 작업"을 참조하십시오.
• 그래프: 비트 전송률, 스트리밍 손실률 및 코덱의 편차를 표시합니다.
• 통신업체: 캠코더와 통신하는 데 사용되는 네트워크 사업자의 이름과 비트 전송률을 표시합니다. 표시되는 정보는 연결된 캠코더 및 캠코더 상태에 따라 달라집니다.
• QoS Loss: 스트리밍 손실률을 표시합니다.
• Network Range: 스트리밍 해상도와 최대 비트 전송률을 선택합니다. [Very High], [High], [High (F)], [High (R)], [Middle], [Low] 또는 [Very Low]를 선택할 수 있습니다. 선택할 수 있는 값은 연결된 캠코더 및 캠코더 상태에 따라 달라집니다.
• Target Bit Rate: [CCM] 탭의 [대상 비트레이트 설정 사용]이 켜짐으로 설정된 경우의 목표 비트 전송률을 선택합니다. 선택 가능한 비트 전송률 옵션은 [Network Range] 설정에 따라 달라집니다.
• Delay: 스트리밍 지연 시간을 선택합니다. [Very Short (0.7s)], [Very Short (1s)], [Short (1.5s)], [Middle (3s)], [Long (5s)] 또는 [Very Long (10s)]을 선택할 수 있습니다(표시된 지연 시간은 추정치입니다. 실제 지연 시간은 추가된 네트워크 지연에 따라 달라질 수 있음).
• [Set] 버튼: 변경 사항을 [Network Range], [Target Bit Rate] 및 [Delay] 설정에 적용합니다.

[Remote] 탭

• [Camera Control] 스위치: 캠코더의 원격 제어를 활성화합니다.
• [Proxy REC] 스위치: 캠코더에서 프록시 파일을 레코딩할지 여부를 설정합니다.

[Map] 탭

• [Show Location] 버튼: 캠코더의 현재 위치를 지도에 표시합니다.

6. 스트리밍 제어 영역

스트리밍 작동을 제어합니다.

• [Start] 버튼: 스트리밍을 시작합니다. SRT를 사용할 때 리시버는 SRT listener 모드에서 온라인 상태가 됩니다. 화면의 지시에 따라 SRT caller로부터 스트리밍을 시작합니다.
• [Stop] 버튼: 스트리밍을 중지합니다.
