설정 화면 구조

설정 화면은 Connection Control Manager, 송신 캠코더 또는 다른 장치, 수신 PWA-RX1 인스턴스를 구성하는 데 사용됩니다. 화면 위쪽에 있는 탭을 사용하여 페이지 사이를 전환할 수 있습니다.

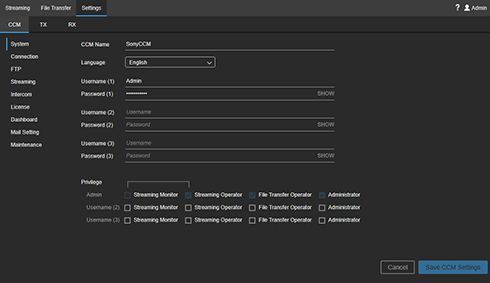

[CCM] 탭

Connection Control Manager 설정을 구성합니다.

[시스템]

  • CCM 이름: Connection Control Manager의 이름을 입력합니다.
  • 언어: Connection Control Manager의 표시 언어를 선택합니다.
  • 사용자 이름 (1): Connection Control Manager에 로그인할 때 사용할 관리자 사용자 이름을 입력합니다.
  • 패스워드 (1): 위 사용자 이름의 패스워드를 입력합니다. [표시하기]를 클릭하여 패스워드를 볼 수 있습니다.
  • 사용자 이름 (2) / 사용자 이름 (3): Connection Control Manager에 로그인할 때 사용할 일반 사용자 이름을 입력합니다. 두 명의 일반 사용자를 구성할 수 있습니다.
  • 패스워드 (2) / 패스워드 (3): 위 사용자 이름의 패스워드를 입력합니다. [표시하기]를 클릭하여 패스워드를 볼 수 있습니다.
  • 권한설정 : 각 사용자의 권한을 설정합니다. 권한을 부여하려면 확인란에 확인 표시를 합니다.
    • 스트리밍 감시자: 스트리밍 감시자 권한을 사용자에게 부여합니다.
    • 스트리밍 작업자: 스트리밍 작업자 권한을 사용자에게 부여합니다.
    • 파일 전송 작업자: 파일 전송 작업자 권한을 사용자에게 부여합니다.
    • 관리자: 관리자 권한을 사용자에게 부여합니다.

[연결]

송신/수신 장치에서 Connection Control Manager에 로그인하기 위한 설정을 구성합니다.


TX 연결

  • 사용자 이름 (1) / 사용자 이름 (2): 캠코더에서 Connection Control Manager에 로그인할 때 사용할 사용자 이름을 입력합니다. 두 명의 사용자를 구성할 수 있습니다.
  • 패스워드 (1) / 패스워드 (2): 위 사용자 이름의 패스워드를 입력합니다. [표시하기]를 클릭하여 패스워드를 볼 수 있습니다.
  • 사용 포트: 캠코더에서 Connection Control Manager에 연결할 때 사용하는 TCP 포트 번호입니다.

[TX 연결] 항목이 변경된 경우 설정을 저장한 후 캠코더를 다시 연결합니다.


XDCAM pocket 연결

  • 사용자 이름 (XPT): XDCAM pocket에서 Connection Control Manager에 로그인할 때 사용할 사용자 이름을 입력합니다.
  • 패스워드 (XPT): 위 사용자 이름의 패스워드를 입력합니다. [표시하기]를 클릭하여 패스워드를 볼 수 있습니다.
  • 사용 포트: XDCAM pocket에서 Connection Control Manager에 연결할 때 사용하는 TCP 포트 번호입니다.

[XDCAM pocket 연결] 항목이 변경된 경우 설정을 저장한 후 XDCAM pocket을 다시 연결합니다.


RX 연결

  • 사용자 이름: PWA-RX1 Streaming Receiver에서 Connection Control Manager에 로그인할 때 사용할 사용자 이름을 입력합니다.
  • 패스워드: 위 사용자 이름의 패스워드를 입력합니다. [표시하기]를 클릭하여 패스워드를 볼 수 있습니다.
  • 사용 포트: PWA-RX1 Streaming Receiver에서 Connection Control Manager에 로그인할 때 사용되는 TCP 포트 번호입니다.

[RX 연결] 항목이 변경된 경우 설정을 저장한 후 PWA-RX1이 설치된 PC에서 Initialization Tool을 실행한 후 다시 연결합니다.


Point to Point 연결

  • 사용자 이름: Point to Point 스트리밍을 전송할 PWA-RX1 인스턴스에서 Connection Control Manager에 로그인할 때 사용할 사용자 이름을 입력합니다.
  • 패스워드: 위 사용자 이름의 패스워드를 입력합니다. [표시하기]를 클릭하여 패스워드를 볼 수 있습니다.
  • 사용 포트: PWA-RX1 스트리밍 송신기에서 Connection Control Manager에 연결할 때 사용되는 TCP 포트 번호입니다.

[Point to Point 연결] 항목이 변경된 경우 설정을 저장한 후 PWA-RX1이 설치된 PC에서 Initialization Tool을 실행한 후 다시 연결합니다.

[FTP]

최대 다섯 개의 FTP 설정을 구성할 수 있습니다. 각 설정 탭을 선택하고 각 항목을 구성하십시오.

  • FTP 서버 설정 1 사용: FTP 서버를 사용하도록 설정합니다.
  • FTP 서버 이름: FTP 서버 이름을 입력합니다.
  • FTP 서버 주소: FTP 서버의 IP 주소 또는 FQDN(예: ftp.example.com)을 지정합니다.
  • FTP 서버 포트: FTP 서버 포트를 입력합니다. FTP 프로토콜을 사용하는 경우 "21"을 지정합니다.
  • 패시브 모드: FTP 서버에 연결할 때 패시브 모드를 사용할지 여부를 지정합니다. FTP 서버 관리자에게 확인하십시오.
  • FTPS 사용: FTPS를 사용하여 연결할지 여부를 지정합니다.
  • 인증 파일 컨텐츠 (PEM): FTPS 연결에 사용되는 서버 CA 인증서의 컨텐트를 표시합니다. [Select] 버튼을 클릭하고 .pem 파일을 선택합니다. FTPS 연결을 사용하지 않는 경우 이 항목을 구성할 필요가 없습니다.
  • CN 및 CRL 확인: FTPS를 통해 연결할 때 CN(공통 이름) 및 CRL(인증서 해지 목록) 인증을 수행할 지 여부를 지정합니다.
  • FTP 사용자 이름: FTP 서버에 대한 연결의 사용자 이름을 입력합니다.
  • FTP 패스워드: FTP 서버에 대한 연결의 사용자 패스워드를 입력합니다.
  • 업로드 디렉토리: FTP 서버의 업로드 대상 디렉터리 전체 경로를 입력합니다(예: /home/sony). 디렉터리가 지정되지 않으면 업로드할 위치는 루트 폴더입니다.
  • Use Upload Date: [Use Transmitter Name] 확인란에 확인 표시를 하면 송신기의 이름으로 파일을 업로드할 하위 디렉터리를 만듭니다. 확인 표시를 지우고 [업로드 디렉토리]에 디렉터리를 지정하면 파일이 지정된 디렉터리에 업로드됩니다. 확인 표시를 지우고 [업로드 디렉토리]에 디렉터리를 지정하지 않으면 루트 디렉터리에 날짜로 하위 디렉터리를 만들고 이 디렉터리에 파일이 업로드됩니다.
  • [확인] 버튼: 입력한 FTP 설정을 확인합니다.

[스트리밍]

  • 대상 비트레이트 설정 사용: 스트리밍 화면의 설정 영역에서 목표 비트 전송률을 수동으로 설정할지 여부를 지정합니다. 설정 영역의 [Network Range] 설정에 따라 [Target Bit Rate] 값을 선택할 수 있게 하려면 확인란에 확인 표시를 하십시오.
  • Use HEVC if available.: H.265/HEVC를 사용하려면 확인란에 확인 표시를 합니다. H.265/HEVC가 송신기 장치에서 지원되지 않거나 H.265/HEVC가 송신기 장치에서 활성화되지 않은 경우 H.265/HEVC 송신이 수행되지 않습니다.

[Intercom]

인터컴 기능을 사용하려면 [Receiver Audio Ch.] 아래의 수신 측에서 캠코더와 PWA-RX1을 연결합니다.

인터컴 기능을 사용하려면 Initialization Tool을 사용하여 오디오 채널을 사전에 등록해야 합니다. 자세한 내용은 "리시버 등록"을 참조하십시오.

[License]

라이선스 목록을 표시합니다. 라이선스의 상태와 유효 기간을 확인하는 데 사용할 수 있습니다.

  • [Add] 버튼: Upgrade and License Management Suite를 사용하여 생성된 설치 키 파일을 등록합니다.
  • [Get DEVICE.DAT] 버튼: Upgrade and License Management Suite를 사용하여 설치 키 파일을 생성할 때 필요한 "DEVICE.DAT" 파일을 가져옵니다.

[대시 보드]

스트리밍 사용 상태를 표시합니다.

  • Streaming Time: 누적 스트리밍 시간을 그래프 보기로 표시합니다.
  • Streaming Performance: 스트리밍 기록을 그래프 보기로 표시합니다. 그래프 영역을 클릭하고 마우스 휠을 사용하여 확대/축소할 수 있습니다. 왼쪽/오른쪽으로 드래그하여 그래프 범위를 스크롤할 수 있습니다.

[메일 설정]

기본 라이선스 또는 장치 라이선스 만료일로부터 20일 이내일 때 이메일을 보내기 위한 메일 설정을 구성합니다.

  • 목적지 이메일 주소: 목적지 메일 주소를 설정합니다.
  • SMTP 서버: 발신 메일 서버를 설정합니다.
  • 보안 연결: 암호화 유형을 설정합니다.
    • 없음: 암호화를 사용하지 않습니다.
    • STARTTLS: STARTTLS 암호화를 사용합니다.
  • 포트 번호: 발신 서버의 포트 번호를 표시합니다. 포트 번호는 [보안 연결] 설정에 따라 자동으로 설정됩니다.
  • 발신자 이메일 주소: 발신자 메일 주소를 설정합니다.
  • 사용자 이름: 발신 서버의 사용자 이름을 설정합니다.
  • 패스워드: 발신 서버의 패스워드를 설정합니다.
  • [테스트 이메일 전송] 버튼: 입력된 메일 설정을 이용하여 테스트 메일을 전송합니다.

[유지관리]

  • CCM Software Version: Connection Control Manager의 소프트웨어 버전을 표시합니다.
  • CCM Software Settings: 구성 파일을 백업하려면 [Backup] 버튼을 누릅니다. 백업 파일은 C:\CCM-Server\backup 폴더에 출력됩니다. 백업 및 복원에 대한 자세한 내용은 "Software Installation Guide"를 참조하십시오.

[TX] 탭

송신측 장치 설정을 구성합니다. 지원되는 송신 장치 이름에는 캠코더, XDCAM pocket, SRT Caller 및 PWA-RX1(Point to Point 사용 시)이 포함됩니다.

  • (Add TX) 버튼: 송신측 장치를 추가합니다. 버튼을 클릭하여 TX 설정에 한 줄을 추가합니다. 이름을 입력하고 그룹을 선택합니다. 완료되면 [TX 설정을 저장] 버튼을 클릭합니다.
  • Name: Connection Control Manager에 표시할 송신 장치의 이름을 입력합니다.
  • Group: 송신측 장치가 속하는 그룹을 선택합니다.
  • Model Name: 송신측 장치의 모델 이름을 표시합니다.
  • Serial No.: 송신측 장치의 일련 번호를 표시합니다.
  • Software Version: 송신측 장치의 소프트웨어 버전을 표시합니다.
  • File Transfer Setting: 드롭다운 목록에서 FTP 서버 설정(규정된 설정)을 선택합니다.
  • Accept Status: 송신측 장치의 라이선스 상태를 표시합니다. 송신측 장치의 연결을 허용하려면 상태를 "Registered"로 변경합니다.
    • Pending: 송신측 장치가 연결을 시도할 때 등록 보류 상태입니다.
    • Registered: 연결되어 있지 않지만 송신측 장치가 등록되어 있습니다.
    • Ready: 송신측 장치가 등록되었고 연결되었습니다.
  • (삭제) 버튼: 목록에서 송신측 장치를 삭제합니다.
  • [Edit Group] 버튼: 그룹을 편집합니다.

[RX] 탭

PWA-RX1 리시버 설정을 구성합니다.


목록

  • 이름: Connection Control Manager에 표시할 이름을 표시합니다.
  • Model Information: 모델 이름과 일련 번호를 표시합니다.
  • Software Version: 스트리밍 리시버의 소프트웨어 버전을 표시합니다.
  • SDI Information: PC에 설치된 SDI 입력/출력 보드의 버전 정보를 표시합니다.
  • (삭제) 버튼: PWA-RX1을 목록에서 삭제합니다.

항목

  • Name: Connection Control Manager에 표시할 이름을 입력합니다.
  • 외부 호스트 이름: 인터넷에서 PWA-RX1 기기에 액세스하기 위한 IP 주소 또는 호스트 이름을 입력합니다.
  • 외부 포트 범위: 스트리밍 컨텐트 수신에 사용할 첫 번째 UDP 포트의 번호를 입력합니다.
  • SRT Listener Ports : SRT를 사용하여 수신하는 경우 SDI로 출력할 때 사용되는 수신 포트 번호를 표시합니다. 외부 포트 범위에서 선택됩니다.

SDI 설정

  • 해상도: 출력 비디오 해상도를 선택합니다.
  • 프레임 속도: 출력 비디오 프레임 속도를 선택합니다.
  • 참조 잠금: SDI 출력에 대한 잠금을 위한 외부 동기화 신호 설정 및 잠금 상태를 표시합니다. 설정으로 항상 "Auto"가 표시됩니다.
  • 출력 신호: 스트리밍 중지 시 출력 이미지로 [Color Bar] 또는 [User Image]를 지정할 수 있습니다. [Black]이 지정된 경우 검은색 화면 이미지가 출력됩니다. [User Image]가 지정된 경우 Initialization Tool을 사용하여 출력 이미지로 표시할 이미지 파일을 지정합니다(1920×1080 해상도의 JPEG 또는 BMP 이미지).
  • SDI Port Name: SDI 포트의 이름을 변경할 수 있습니다. 표시되는 포트 수는 PC에 설치된 SDI 보드에 따라 달라집니다.

SRT Listener Settings

SRT 수신 설정을 구성합니다. SRT caller 측의 설정과 일치시킵니다.

  • 해상도: 입력 비디오의 예상 화면 크기를 표시합니다. SDI 설정과 동일한 해상도 값을 표시합니다.
  • 프레임 속도: 입력 비디오의 예상 프레임 속도를 표시합니다. SDI 설정과 동일한 프레임 속도 값을 표시합니다.
  • 코덱: [Auto]가 항상 표시됩니다.
  • 지연 시간(20 - 8000 ms): 대기 시간을 20~8000밀리초 범위로 설정합니다. 전송 측과 수신 측 모두에서 지연 시간을 별도로 설정할 수 있지만 두 값 중 더 큰 값이 사용됩니다.
  • 암호화: 암호화를 활성화/비활성화하고 암호화 방법을 선택합니다. AES-128은 pbkeylen=16에 해당하고 AES-256은 pbkeylen=32에 해당합니다. 암호화가 활성화되면 동일한 방법으로 암호화된 스트림만 수신할 수 있습니다.
  • 암호: 암호화에 사용된 Passphrase를 입력합니다.

Output Option Settings

수신된 스트림의 출력 옵션을 선택합니다.

  • SDI Output Only: SDI 커넥터에서만 출력됩니다.
  • P2P Enabled: Initialization Tool을 사용하여 Point to Point 기능을 활성화하면 [P2P Enabled]가 자동으로 선택되며 변경할 수 없습니다.
  • File Output: 파일 출력을 활성화합니다.
  • RTMP Output: RTMP 출력을 활성화합니다.

File Output (SDI 1,2 Only)

  • 모드: 파일에 스트리밍하는 동안 비디오 이미지를 저장할 방법을 지정합니다. [Sync with Streaming]이 선택되면 스트리밍을 시작할 때 파일에 저장하기 시작하고, 스트리밍이 중지되면 저장을 중지합니다. [Sync with REC Flag]가 선택되면 캠코더로 전송되는 REC/STOP 플래그에 따라 파일 저장이 시작/중지됩니다.
  • 목적지: 파일 저장 위치의 네트워크 경로를 지정합니다. 파일 저장 목적지에는 Windows 폴더 이름에 지원되는 영숫자와 기호(예: "\\Server\Share" 또는 "D:\")만 사용하십시오. Explorer에서 액세스할 수 있는 저장소를 저장 목적지로 지정합니다. PWA-RX1이 설치된 드라이브는 저장 목적지로 지정할 수 없습니다.
    네트워크 저장소에 저장하려면 네트워크 저장소를 PWA-RX1이 설치된 PC와 동일한 네트워크에 연결하십시오. 자세한 내용은 해당 네트워크 저장소 설명서를 참조하십시오.
  • 사용자 이름 인증: 지정된 파일 저장 위치에 계정 입력이 필요할 경우 인증을 위해 사용자 이름을 입력합니다.
  • 패스워드 인증: 위 사용자 이름에 지정된 패스워드를 입력합니다.
  • 자동 삭제: 저장된 파일의 자동 삭제를 사용할지 지정합니다. 자동 삭제를 사용하려면 켜짐 상태로 설정하고 파일을 유지할 날짜의 수와 삭제 일정을 지정합니다.

RTMP Output (SDI 1,2 Only)

  • Stream URL: RTMP 출력 목적지의 URL을 입력합니다(예: rtmp://rtmp.example.com:1935/live). RTMPS 출력의 경우 URL에 "rtmps://"를 지정합니다(예: rtmps://rtmps.example.com:443/live).
  • Stream Name / Key: 스트림 이름 또는 키를 입력합니다.
  • Resolution: RTMP 출력 해상도를 선택합니다.
  • RTMP Authentication: 인증이 필요한 경우 확인란에 확인 표시를 합니다.
  • Username: [RTMP Authentication]이 활성화된 경우 사용자 이름을 입력합니다.
  • Password: [RTMP Authentication]이 활성화된 경우 패스워드를 입력합니다.
