Части и бутони за управление

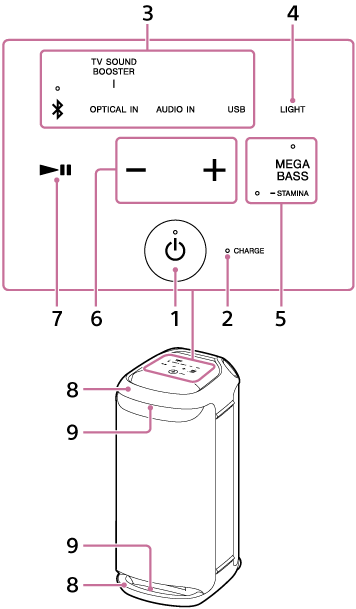

Илюстрация на безжичния високоговорител, гледан от предната му страна: на горната повърхност са разположени компонентите, включително сензорните клавиши и бутонът за захранване. Подробните местоположения на компонентите са както следва: отляво в горния ред на горната повърхност са разположени компонентите, обозначени с номерата 3 и 4. Отляво в средния ред на горната повърхност са разположени компонентите, обозначени с номерата 7, 6 и 5. В средата на долния ред на горната повърхност е разположен компонентът, обозначен с номер 1; а вдясно от него е разположен компонентът, обозначен с номер 2. Както в горната, така и в долната част на предната повърхност са разположени компонентите, обозначени с номерата 8 и 9.

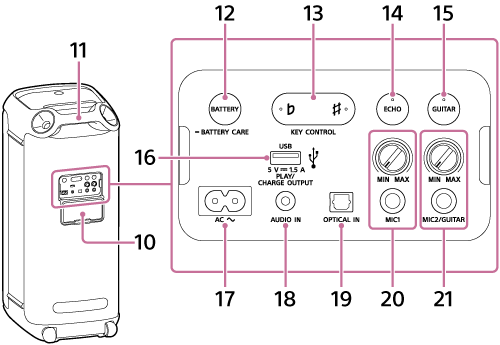

Илюстрация на безжичния високоговорител, гледан от задната му страна: в горната част на задната повърхност е разположен компонентът, обозначен с номер 11. В средата на задната повърхност е разположен компонентът, обозначен с номер 10; а зад него са разположени компонентите, включващи бутони и жакове. Подробните местоположения на компонентите зад компонент с номер 10 са както следва: отляво в горния ред са разположени компонентите, обозначени с номерата 12, 13, 14 и 15. Отляво в долния ред са разположени компонентите, обозначени с номерата 17, 18, 19, 20 и 21. Компонентът, обозначен с номер 16, се намира над този, обозначен с номер 18.

  1. Бутон (захранване) с индикатор

  2. Индикатор CHARGE

  3. Директни функционални клавиши

    • (BLUETOOTH) с индикатор

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS с индикатор/STAMINA с индикатор

  6. –/+ (сила на звука)

  7. (възпроизвеждане)*

  8. Ръкохватки

  9. Светлини

  10. Капак

  11. Задна ръкохватка

  12. Бутон BATTERY/бутонBATTERY CARE

  13. Бутон KEY CONTROL (бемол) с индикатор/(диез) с индикатор

  14. Бутон ECHO с индикатор

  15. Бутон GUITAR с индикатор

  16. Порт PLAY/CHARGE OUTPUT (само за постоянен ток) (USB)

  17. AC входен жак

  18. Жак AUDIO IN (Φ 3,5 mm)

  19. Конектор OPTICAL IN (оптичен цифров аудио вход)

  20. Копче MIC ниво (MIN/MAX)

    Жак MIC1 (Φ 6,3 mm)

  21. Копче MIC и GUITAR ниво (MIN/MAX)

    Жак MIC2/GUITAR (Φ 6,3 mm)

* Ако докоснете и задържите (възпроизвеждане) на тонколоната за около 5 секунди, тя ще възпроизведе музикалния запис, съхраняван за демонстрационни цели. За да деактивирате тази функция, докоснете отново (възпроизвеждане) на тонколоната.

Забележка

  • Портът, конекторът и жаковете на тонколоната не са водоустойчиви. Не използвайте тонколоната на места, където има вероятност тя да бъде напръскана с вода. Когато приключите с използването на тонколоната, не забравяйте да затворите добре капака.
