Pièces et commandes

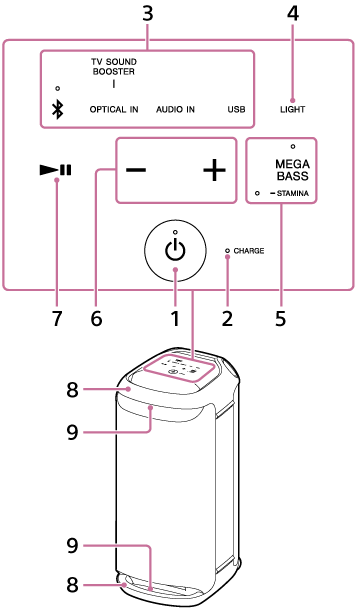

Illustration de la partie supérieure de la vue frontale de l’enceinte sans fil où sont situés les composants, notamment les touches tactiles et la touche d’alimentation. L’emplacement détaillé des composants est comme suit : les composants 3 et 4 se situent sur la rangée du haut de la partie supérieure en partant de la gauche. Les composants 7, 6 et 5 se situent sur la rangée du milieu de la partie supérieure en partant de la gauche. Le composant 1 et à sa droite le composant 2 se situent au milieu de la rangée inférieure de la partie supérieure. Les composants 8 et 9 se situent en haut et en bas de la partie avant.

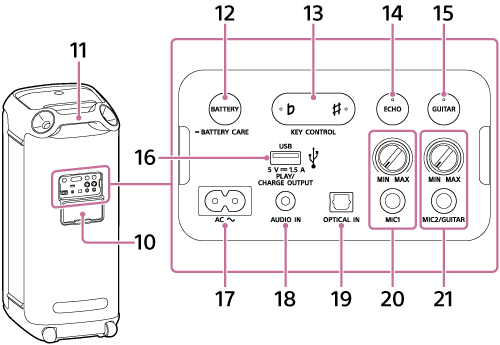

Illustration du haut de la partie arrière de l’enceinte sans fil où se situe le composant 11. Au milieu de la partie arrière se situe le composant 10, et sous le capuchon se trouvent des touches et prises. L’emplacement détaillé des composants qui se trouvent derrière le composant 10 est comme suit : les composants 12, 13, 14 et 15 se situent sur la rangée du haut en partant de la gauche. Les composants 17, 18, 19, 20 et 21 se situent sur la rangée du bas en partant de la gauche. Le composant 16 se situe au-dessus du composant 18.

  1. Touche (alimentation) avec témoin

  2. Témoin CHARGE

  3. Touches de fonction directe

    • (BLUETOOTH) avec témoin

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS avec témoin/STAMINA avec témoin

  6. –/+ (volume)

  7. (lecture)*

  8. Poignées

  9. Éclairage

  10. Capuchon

  11. Poignée arrière

  12. Touche BATTERY/touche BATTERY CARE

  13. Touche (bémol) avec témoin/touche (dièse) avec témoin de KEY CONTROL

  14. Touche ECHO avec témoin

  15. Touche GUITAR avec témoin

  16. Port PLAY/CHARGE OUTPUT (sortie d’alimentation secteur uniquement) (USB)

  17. Prise d’alimentation AC

  18. Prise AUDIO IN (Φ 3,5 mm)

  19. Connecteur OPTICAL IN (entrée audio numérique optique)

  20. Bouton de niveau MIC (MIN/MAX)

    Prise MIC1 (Φ 6,3 mm)

  21. Bouton de niveau MIC et GUITAR (MIN/MAX)

    Prise MIC2/GUITAR (Φ 6,3 mm)

* Toucher de manière prolongée (lecture) de l’enceinte pendant environ 5 secondes fait lire par l’enceinte la piste musicale de démonstration. Pour désactiver cette fonctionnalité, touchez (lecture) de l’enceinte une nouvelle fois.

Note

  • Le port, le connecteur et les prises de l’enceinte ne sont pas conçus pour être résistants à l’eau. N’utilisez pas l’enceinte dans des lieux où l’enceinte est susceptible d’être éclaboussée d’eau. Lorsque vous n’utilisez plus l’enceinte, assurez-vous de refermer correctement le capuchon.
