Componenti e comandi

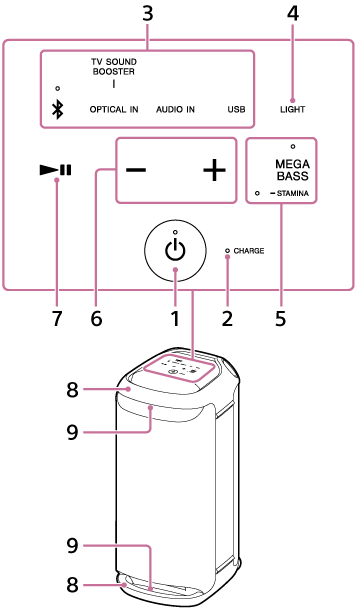

Illustrazione del diffusore senza fili visto dal lato anteriore: sulla superficie superiore si trovano i componenti che includono i tasti tattili e il tasto alimentazione. Le posizioni dettagliate dei componenti sono le seguenti: partendo da sinistra nella riga in alto della superficie superiore si trovano i componenti indicati dai numeri 3 e 4. Partendo da sinistra nella riga centrale della superficie superiore si trovano i componenti indicati dai numeri 7, 6 e 5. Sulla superficie superiore, nella riga in basso, al centro, si trova il componente indicato dal numero 1 e alla sua destra si trova il componente indicato dal numero 2. In alto e in basso sulla superficie anteriore si trovano i componenti indicati dai numeri 8 e 9.

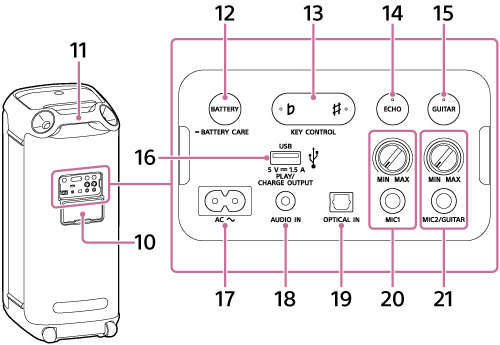

Illustrazione del diffusore senza fili visto dal lato posteriore: in alto sulla superficie posteriore si trova il componente indicato dal numero 11. Al centro della superficie posteriore si trova il componente indicato dal numero 10; e dietro di esso si trovano i componenti che includono tasti e prese. Le posizioni dettagliate dei componenti dietro il componente indicato dal numero 10 sono le seguenti: partendo da sinistra nella riga in alto si trovano i componenti indicati dai numeri 12, 13, 14, e 15. Partendo da sinistra nella riga in basso si trovano i componenti indicati dai numeri 17, 18, 19, 20 e 21. Il componente indicato dal numero 16 si trova sopra quello indicato dal numero 18.

  1. Tasto (alimentazione) con indicatore

  2. Indicatore CHARGE

  3. Tasti funzione diretti

    • (BLUETOOTH) con indicatore

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. LIGHT

  5. MEGA BASS con indicatore/STAMINA con indicatore

  6. –/+ (volume)

  7. (riproduzione)*

  8. Maniglie

  9. Luci

  10. Sportello

  11. Maniglia posteriore

  12. Tasto BATTERY/tasto BATTERY CARE

  13. Tasto KEY CONTROL (bemolle) con indicatore/tasto (diesis) con indicatore

  14. Tasto ECHO con indicatore

  15. Tasto GUITAR con indicatore

  16. Porta PLAY/CHARGE OUTPUT (solo uscita alimentazione CC) (USB)

  17. Presa di ingresso AC

  18. Presa AUDIO IN (⌀ 3,5 mm)

  19. Connettore OPTICAL IN (ingresso audio digitale ottico)

  20. Manopola livello MIC (MIN/MAX)

    Presa MIC1 (⌀ 6,3 mm)

  21. Manopola livello MIC e GUITAR (MIN/MAX)

    Presa MIC2/GUITAR (⌀ 6,3 mm)

* Se si tocca e si tiene premuto (riproduzione) sul diffusore per circa 5 secondi, il diffusore riproduce il brano memorizzato a scopo dimostrativo. Per disattivare questa funzionalità, toccare di nuovo (riproduzione) sul diffusore.

Nota

  • La porta, il connettore e le prese sul diffusore non sono stati progettati per essere impermeabili. Non usare il diffusore in luoghi in cui è esposto a spruzzi d’acqua. Quando si è terminato di usare il diffusore, accertarsi di chiudere saldamente lo sportello.
