Součásti a řídicí prvky

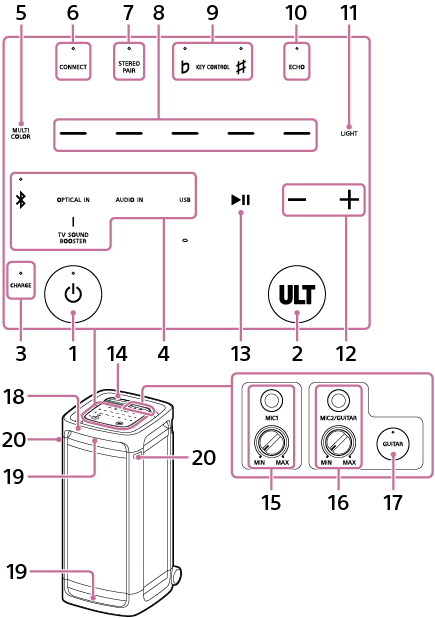

Obrázek reproduktoru při pohledu z přední strany. 14 je umístěno v pravém horním rohu horní plochy a při jeho otevření jsou k dispozici tlačítko a konektory. Zleva to jsou položky 15, 16 a 17. Dotyková tlačítka a tlačítka se nacházejí pod 14. Rozmístění jednotlivých součástí je následující. V horní řadě se zleva nacházejí 6, 7, 9 a 10. Ve druhé řadě shora se zleva nacházejí 5, 8 a 11. Ve třetí řadě shora se nacházejí zleva 4, 13 a 12. V nejnižší řadě jsou 3 a 1 vlevo a 2 je vpravo. V horní části reproduktoru se nachází 18, zatímco 19 se nachází jak na horní, tak na dolní části reproduktoru. 20 je na levé i pravé straně přední plochy reproduktoru.

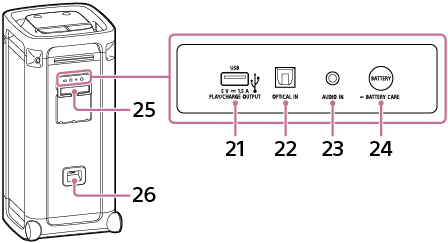

Obrázek reproduktoru při pohledu ze zadní strany. 25 je umístěno v horní části zadní plochy a při jeho otevření jsou k dispozici port, konektory a tlačítko. Zleva to jsou položky 21, 22, 23 a 24. 26 se nachází ve spodní části zadní plochy.

  1. Tlačítko s indikátorem (napájení)

  2. Tlačítko ULT

  3. Indikátor CHARGE

  4. Přímá funkční tlačítka

    • (BLUETOOTH) s indikátorem

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  5. MULTI COLOR

  6. CONNECT s indikátorem

  7. STEREO PAIR s indikátorem

  8. Voliče barvy osvětlení (červená/žlutá/zelená/modrá/purpurová)

  9. KEY CONTROL (béčko) s indikátorem/(křížek) s indikátorem

  10. ECHO s indikátorem

  11. LIGHT

  12. –/+ (hlasitost)

  13. (přehrát)*

  14. Víčko

  15. Konektor MIC1 (⌀ 6,3 mm)

    Knoflík úrovně MIC (MIN/MAX)

  16. Konektor MIC2/GUITAR (⌀ 6,3 mm)

    Knoflík úrovně MIC a GUITAR (MIN/MAX)

  17. Tlačítko s indikátorem GUITAR

  18. Držadlo

  19. Světla

  20. Držáky mikrofonu

  21. Port PLAY/CHARGE OUTPUT (pouze výstup stejnosměrného napájení) (USB)

  22. Konektor OPTICAL IN (optický vstup digitálního zvuku)

  23. Konektor AUDIO IN (⌀ 3,5 mm)

  24. Tlačítko BATTERY/tlačítko BATTERY CARE

  25. Víčko

  26. Vstupní konektor AC

* Stisknutím a podržením (přehrát) na reproduktoru přibl. 5 sekund dojde k přehrání hudební skladby uložené pro účely předvádění. Pro deaktivaci této funkce znovu klepněte na (přehrát) na reproduktoru.

Poznámka

  • Port a konektory na reproduktoru nejsou konstruovány na vodovzdornost. Nepoužívejte reproduktor na místech, kde by mohlo dojít k jeho postříkání vodou. Po skončení užívání reproduktoru nezapomeňte řádně zavřít víčka.
