Componenti e comandi

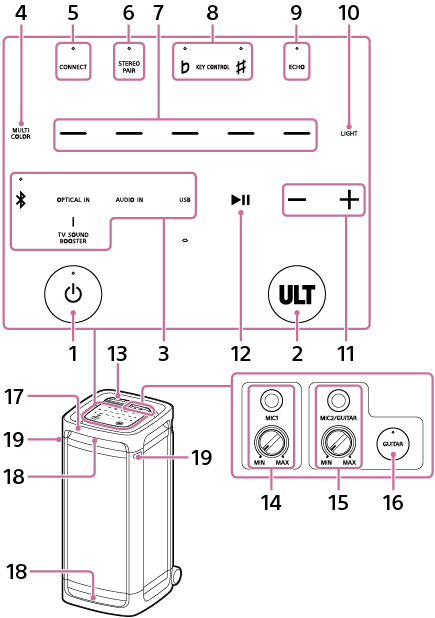

Illustrazione del diffusore visto dal lato anteriore. 13 è situato in alto a destra della superficie superiore e, quando è aperto, si trovano un tasto e delle prese. Da sinistra, sono presenti 14, 15 e 16. I tasti a sfioramento e i tasti si trovano sotto 13. Le posizioni dei componenti sono le seguenti. Nella riga superiore, da sinistra sono presenti 5, 6, 8 e 9. Nella seconda riga dall’alto, da sinistra, sono presenti 4, 7 e 10. Nella terza riga dall’alto, da sinistra, sono presenti 3, 12 e 11. Nella riga più bassa, 1 si trova sulla sinistra e 2 sulla destra. Sulla parte superiore del diffusore si trova 17, mentre 18 è sia sulla parte superiore sia su quella inferiore del diffusore. 19 si trova su entrambi i lati, sinistro e destro, nella parte anteriore del diffusore.

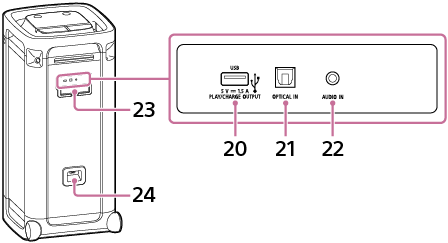

Illustrazione del diffusore visto dal lato posteriore. 23 è situato nella parte superiore della superficie posteriore e, quando è aperto, si trovano la porta, il connettore e la presa. Da sinistra, sono presenti 20, 21 e 22. 24 si trova sulla parte inferiore della superficie posteriore.

  1. Tasto (alimentazione) con indicatore

  2. Tasto ULT

  3. Tasti funzione diretti

    • (BLUETOOTH) con indicatore

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT con indicatore

  6. STEREO PAIR con indicatore

  7. Selettori del colore di illuminazione (rosso/giallo/verde/blu/viola)

  8. KEY CONTROL (bemolle) con indicatore/(diesis) con indicatore

  9. ECHO con indicatore

  10. LIGHT

  11. –/+ (volume)

  12. (riproduzione)*

  13. Sportello

  14. Presa MIC1 (Φ 6,3 mm)

    Manopola livello MIC (MIN/MAX)

  15. Presa MIC2/GUITAR (Φ 6,3 mm)

    Manopola livello MIC e GUITAR (MIN/MAX)

  16. Tasto GUITAR con indicatore

  17. Maniglia

  18. Luci

  19. Porta-microfono

  20. Porta PLAY/CHARGE OUTPUT (solo uscita alimentazione CC) (USB)

  21. Connettore OPTICAL IN (ingresso audio digitale ottico)

  22. Presa AUDIO IN (Φ 3,5 mm)

  23. Sportello

  24. Presa di ingresso AC

* Se si tocca e si tiene premuto(riproduzione) sul diffusore per circa 5 secondi, il diffusore riproduce il brano musicale memorizzato a scopo dimostrativo. Per disattivare questa funzionalità, toccare di nuovo(riproduzione) sul diffusore.

Nota

  • La porta, il connettore e le prese sul diffusore non sono stati progettati per essere impermeabili. Non usare il diffusore in luoghi in cui è esposto a spruzzi d’acqua. Quando si è terminato di usare il diffusore, accertarsi di chiudere saldamente gli sportelli.
