Teile und Bedienelemente

Darstellung des Lautsprechers, gesehen von der Vorderseite des Lautsprechers. Auf der Oberseite des Lautsprechers sind 1, 2, 3 und 4 nebeneinander angeordnet. Auf der Vorderseite des Lautsprechers ist 6 angebracht, und 5 befindet sich oben links auf der Vorderseite. Im oberen und unteren Bereich des Lautsprechers ist jeweils an der linken und rechten Seite eine 7 angebracht.

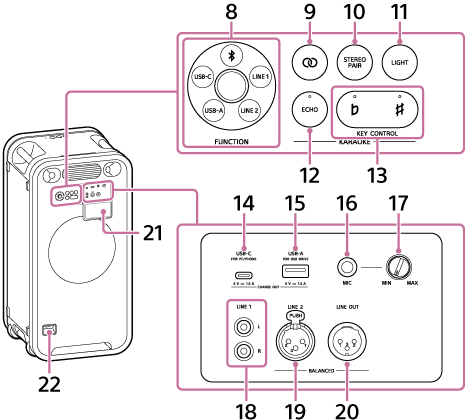

Darstellung des Lautsprechers, gesehen von der Rückseite des Lautsprechers. Im oberen linken Bereich der Rückseite des Lautsprechers sind ein Drehregler und Tasten nebeneinander angeordnet. Die Bedienelemente befinden sich an folgenden Stellen. Die 8 befindet sich ganz links. Rechts neben der 8 sind Schaltflächen in zwei Reihen angeordnet. In der obersten Zeile befinden sich von links die Zahlen 9, 10 und 11. In der unteren Reihe befinden sich die Nummern 12 und 13 von links gezählt. Im oberen rechten Bereich der Rückseite des Lautsprechers befindet sich 21. Auf der Rückseite sind 21 Anschlüsse, Buchsen und ein Drehknopf in zwei Reihen angeordnet. In der obersten Zeile befinden sich von links die Nummern 14, 15, 16 und 17. In der unteren Zeile befinden sich die Zahlen 18, 19 und 20 von links. Die Zahl 22 befindet sich unten links auf der Oberfläche.

  1. Ein-/Aus-Schalter mit Kontrollleuchte

  2. BLUETOOTH-Taste mit Anzeige

  3. Wiedergabetaste

    Auf der Wiedergabetaste des Lautsprechers befindet sich ein taktiler Punkt. Orientieren Sie sich an diesem Punkt, um mit der Schaltfläche zu arbeiten.

  4. Öffnung für das Mikrofon

    Legen Sie keine Gegenstände auf diese Öffnung.

  5. ULT -Taste mit Lautstärkeregler

    Wenn Sie die Taste ULT am Lautsprecher etwa 2 Sekunden lang gedrückt halten, spielt der Lautsprecher einen bestimmten Musiktitel ab. Dieser Musiktitel wurde zu Demonstrationszwecken gespeichert. Um diese Funktion zu deaktivieren, drücken Sie die Taste ULT erneut etwa 2 Sekunden lang oder drücken Sie die Wiedergabetaste.

  6. Licht

  7. Griffe

  8. FUNCTION Wählscheibe

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Schaltfläche „Party Chain“

  10. STEREO PAIR-Taste

  11. LIGHT-Taste

  12. ECHO-Taste mit Anzeige

  13. KEY CONTROL Schaltflächen und Anzeigen

    Flacher Knopf mit Anzeige

    „Sharp“-Taste mit Kontrollleuchte

  14. USB-C -Anschluss (USB Type-C®)

    Sie können Musik von Ihrem Computer oder Smartphone abspielen. Über diesen Anschluss kann auch ein anderes Gerät mit Strom versorgt werden.

  15. USB-A -Anschluss

    Sie können Musik von Ihrem USB-Gerät abspielen. Über diesen Anschluss kann auch ein anderes Gerät mit Strom versorgt werden.

  16. MIC-Buchse (Φ 6,3 mm)

  17. MIC Pegelregler

    Die Mikrofonlautstärke wird auf ein Minimum reduziert, wenn dieser Regler am Lautsprecher auf MINgedreht wird.

    Die Mikrofonlautstärke wird auf das Maximum eingestellt, wenn dieser Regler am Lautsprecher auf MAXgedreht wird.

  18. LINE 1-Buchse

    Schließen Sie ein handelsübliches Cinch-Kabel an die LINE 1 -Buchse am Lautsprecher an.

  19. LINE 2-Buchse

    Schließen Sie ein handelsübliches XLR-Kabel an die LINE 2 -Buchse am Lautsprecher an.

  20. LINE OUT-Buchse

    Verbinden Sie diese Buchse mit der LINE 2 -Buchse an einem anderen Lautsprecher mithilfe eines handelsüblichen XLR-Kabels.

  21. Kappe

  22. AC Eingangsbuchse


Hinweis

  • Die Anschlüsse und Buchsen am Lautsprecher sind nicht wasserfest. Verwenden Sie den Lautsprecher nicht an Orten, an denen Wasser auf ihn spritzen könnte. Wenn Sie den Lautsprecher nicht mehr verwenden, setzen Sie die Kappe stets wieder auf.

TP1002533741
