Componentes y controles

Ilustración del altavoz vista desde la parte frontal del mismo. En la superficie superior del altavoz, los elementos 1, 2, 3 y 4 están dispuestos uno al lado del otro. En la superficie frontal del altavoz hay un 6 y un 5 situado en la parte superior izquierda de dicha superficie. En las partes superior e inferior del altavoz, hay un 7 en cada una de las superficies izquierda y derecha.

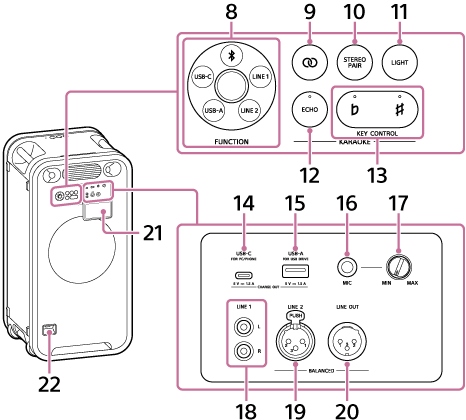

Ilustración del altavoz vista desde la parte trasera del mismo. En la parte superior izquierda de la parte trasera del altavoz, hay un dial y unos botones dispuestos en fila. La ubicación de los mandos es la siguiente. El 8 se encuentra en la posición más a la izquierda. A la derecha del 8, los botones están dispuestos en dos filas. En la fila superior, los números 9, 10 y 11 se encuentran, contando desde la izquierda. En la fila inferior, los números 12 y 13 se encuentran, contados desde la izquierda. En la parte superior derecha de la superficie trasera del altavoz se encuentra el 21. Detrás del 21, los puertos, las tomas y un mando están dispuestos en dos filas. En la fila superior, los números 14, 15, 16 y 17 se encuentran, empezando por la izquierda. En la fila inferior, los números 18, 19 y 20 se encuentran, contando desde la izquierda. El 22 se encuentra en la parte inferior izquierda de la superficie.

  1. botón de encendido con indicador

  2. Botón BLUETOOTH con indicador

  3. botón de reproducción

    El botón de reproducción del altavoz tiene un punto táctil. Utiliza este punto como guía para manejar el botón.

  4. Orificio del micrófono

    No coloques ningún objeto sobre este orificio.

  5. ULT Botón con dial de volumen

    Si mantienes pulsado el botón ULT del altavoz durante unos 2 segundos, este reproduce una canción concreta. Esta pista musical se ha incluido con fines de demostración. Para desactivar esta función, pulsa de nuevo el botón ULT durante unos 2 segundos o pulsa el botón de reproducción.

  6. Luz

  7. Asas

  8. FUNCTION dial

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Botón «Party Chain»

  10. Botón STEREO PAIR

  11. Botón LIGHT

  12. Botón ECHO con indicador

  13. KEY CONTROL botones e indicadores

    botón plano con indicador

    Botón «sharp» con indicador

  14. USB-C puerto (USB Type-C®)

    Puedes reproducir música desde tu ordenador o tu smartphone. Este puerto también puede suministrar energía a otro dispositivo.

  15. USB-A puerto

    Puedes reproducir música desde tu dispositivo USB. Este puerto también puede suministrar energía a otro dispositivo.

  16. Toma MIC (Φ 6,3 mm)

  17. MIC mando de nivel

    El volumen del micrófono se reduce al mínimo cuando este mando del altavoz se gira hasta la posición MIN.

    El volumen del micrófono alcanza su máximo cuando este mando del altavoz se gira hasta la posición MAX.

  18. Toma LINE 1

    Conecta un cable RCA de los que se venden en el mercado a la toma LINE 1 del altavoz.

  19. Toma LINE 2

    Conecta un cable XLR de los que se venden en el mercado a la toma LINE 2 del altavoz.

  20. Toma LINE OUT

    Conecta esta toma y la toma LINE 2 de otro altavoz mediante un cable XLR disponible en el mercado.

  21. Tapa

  22. AC toma de entrada


Nota

  • Los puertos y conectores del altavoz no están diseñados para ser resistentes al agua. No utilices el altavoz en lugares donde pueda salpicarle agua. Cuando termine de usar el altavoz, asegúrese de cerrar bien la tapa.
