Onderdelen en bedieningselementen

Afbeelding van de luidspreker, gezien vanaf de voorkant van de luidspreker. Op het bovenoppervlak van de luidspreker zijn 1, 2, 3 en 4 naast elkaar geplaatst. Aan de voorkant van de luidspreker zijn 6 aangebracht en bevindt zich 5 linksboven op het oppervlak. In het bovenste en onderste deel van de luidspreker is op zowel het linker- als het rechteroppervlak elk 7 aangebracht.

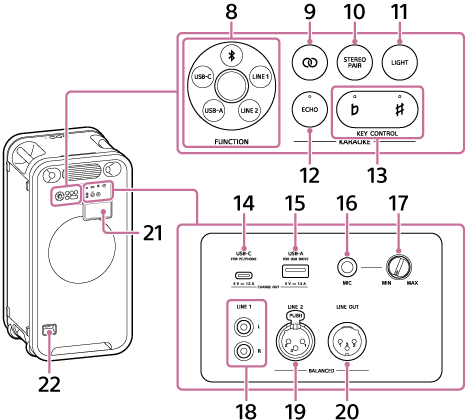

Afbeelding van de luidspreker, gezien vanaf de achterkant van de luidspreker. In het linkerbovenhoekje van de achterkant van de luidspreker zijn een draaiknop en knoppen netjes naast elkaar geplaatst. De bedieningselementen bevinden zich op de volgende plaatsen. 8 bevindt zich helemaal links. Rechts van 8 zijn de knoppen in twee rijen gerangschikt. In de bovenste rij bevinden zich de nummers 9, 10 en 11, van links naar rechts. In de onderste rij bevinden 12 en 13 zich vanaf links. In de rechterbovenhoek van de achterkant van de luidspreker bevindt zich 21. Achter 21 zijn poorten, aansluitingen en een knop in twee rijen gerangschikt. In de bovenste rij bevinden zich, van links naar rechts, de nummers 14, 15, 16 en 17. In de onderste rij bevinden zich de nummers 18, 19 en 20, beginnend vanaf links. 22 bevindt zich linksonder op het oppervlak.

  1. aan/uit-knop met indicatielampje

  2. BLUETOOTH-knop met indicatielampje

  3. afspeelknop

    Op de afspeelknop van de luidspreker zit een reliëfpunt. Gebruik dit puntje als richtpunt bij het bedienen van de knop.

  4. Openingen voor microfoondetectie

    Leg geen voorwerpen op dit gat.

  5. ULT -knop met volumeregelaar

    Als je de ULT -knop op de luidspreker ongeveer 2 seconden ingedrukt houdt, speelt de luidspreker een bepaald muzieknummer af. Dit muzieknummer is opgeslagen ter illustratie. Om deze functie uit te schakelen, drukt u nogmaals ongeveer 2 seconden op de knop ULT of drukt u op de afspeelknop.

  6. Licht

  7. Handgrepen

  8. FUNCTION draaiknop

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Knop ‘Party Chain’

  10. STEREO PAIR-toets

  11. LIGHT-toets

  12. ECHO-toets met aanduiding

  13. KEY CONTROL knoppen en indicatoren

    platte knop met indicator

    scherpe knop met indicator

  14. USB-C -poort (USB Type-C®)

    Je kunt muziek afspelen vanaf je computer of smartphone. Deze poort kan ook stroom leveren aan een ander apparaat.

  15. USB-A poort

    Je kunt muziek afspelen vanaf je USB-apparaat. Deze poort kan ook stroom leveren aan een ander apparaat.

  16. MIC-aansluiting (Φ 6,3 mm)

  17. MIC niveauregelaar

    Het microfoonvolume wordt tot een minimum teruggebracht wanneer deze knop op de luidspreker in de stand MINwordt gezet.

    Het microfoonvolume staat op maximaal wanneer deze knop op de luidspreker in de stand MAXstaat.

  18. LINE 1-aansluiting

    Sluit een in de handel verkrijgbare RCA-kabel aan op de LINE 1 -aansluiting van de luidspreker.

  19. LINE 2-aansluiting

    Sluit een in de handel verkrijgbare XLR-kabel aan op de LINE 2 -aansluiting van de luidspreker.

  20. LINE OUT-aansluiting

    Sluit deze aansluiting en de LINE 2 -aansluiting op een andere luidspreker aan met een in de handel verkrijgbare XLR-kabel.

  21. Afdekking

  22. AC -aansluiting


Opmerking

  • De poorten en aansluitingen op de luidspreker zijn niet waterbestendig. Gebruik de luidspreker niet op plaatsen waar er water op kan spatten. Wanneer u klaar bent met het gebruik van de luidspreker, moet u ervoor zorgen dat u de afdekking stevig sluit.
