Peças e controlos

Ilustração do altifalante, vista de frente. Na superfície superior do altifalante, os elementos 1, 2, 3 e 4 estão dispostos lado a lado. Na superfície frontal do altifalante, há 6 e 5 está localizado no canto superior esquerdo da superfície. Nas secções superior e inferior do altifalante, há 7 em cada uma das superfícies esquerda e direita.

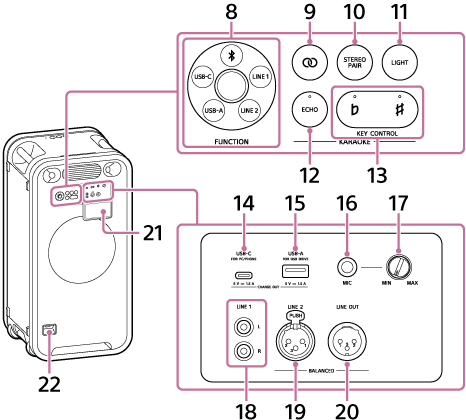

Ilustração do altifalante vista a partir da parte traseira do mesmo. Na parte superior esquerda da superfície traseira do altifalante, encontram-se, dispostos em ordem, um botão rotativo e vários botões. A localização dos comandos é a seguinte. O 8 está na posição mais à esquerda. À direita do 8, os botões estão dispostos em duas filas. Na linha superior, os números 9, 10 e 11 estão localizados, a partir da esquerda. Na linha inferior, os números 12 e 13 encontram-se a partir da esquerda. Na parte superior direita da superfície traseira do altifalante, encontra-se o n.º 21. Na parte de trás do 21, as portas, as tomadas e um botão estão dispostos em duas filas. Na linha superior, os números 14, 15, 16 e 17 estão localizados, a partir da esquerda. Na linha inferior, os números 18, 19 e 20 encontram-se, a partir da esquerda. O número 22 encontra-se na parte inferior esquerda da superfície.

  1. botão de ligar/desligar com indicador

  2. Botão BLUETOOTH com indicador

  3. botão de reprodução

    Existe um ponto tátil no botão de reprodução do altifalante. Utilize este ponto como orientação para trabalhar com o botão.

  4. Orifício de captação do microfone

    Não coloque nenhum objeto neste orifício.

  5. ULT botão com botão de regulação de volume

    Quando mantém premido o botão ULT no altifalante durante cerca de 2 segundos, o altifalante reproduz uma determinada faixa musical. Esta faixa musical está aqui apenas para fins de demonstração. Para desativar esta funcionalidade, prima o botão ULT mais uma vez durante cerca de 2 segundos ou prima o botão de reprodução.

  6. Luz

  7. Pegas

  8. FUNCTION mostrador

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Botão «Party Chain»

  10. Botão STEREO PAIR

  11. Botão LIGHT

  12. Botão ECHO com indicador

  13. KEY CONTROL botões e indicadores

    botão plano com indicador

    botão «sharp» com indicador

  14. USB-C porta (USB Type-C®)

    Podes reproduzir música a partir do teu computador ou smartphone. Esta porta também permite fornecer alimentação a outro dispositivo.

  15. USB-A porta

    Pode reproduzir música a partir do seu dispositivo USB. Esta porta também permite fornecer alimentação a outro dispositivo.

  16. Tomada MIC (Φ 6,3 mm)

  17. MIC botão de nível

    O volume do microfone é reduzido ao mínimo quando este botão no altifalante é rodado para a posição MIN.

    O volume do microfone atinge o máximo quando este botão no altifalante é rodado para a posição MAX.

  18. Tomada LINE 1

    Ligue um cabo RCA disponível no mercado à tomada LINE 1 do altifalante.

  19. Tomada LINE 2

    Ligue um cabo XLR disponível no mercado à tomada LINE 2 do altifalante.

  20. Tomada LINE OUT

    Ligue esta tomada à tomada LINE 2 de outro altifalante utilizando um cabo XLR disponível no mercado.

  21. Tampa

  22. AC tomada de entrada


Nota

  • As portas e as tomadas do altifalante não foram concebidas para serem resistentes à água. Não utilize o altifalante em locais onde possa ser salpicado com água. Quando terminar de utilizar o altifalante, certifique-se de que fecha a tampa firmemente.
