القطع ومفاتيح التحكّم (الوحدة الرئيسية)

الجانب العلوي/الأمامي/الأيمن

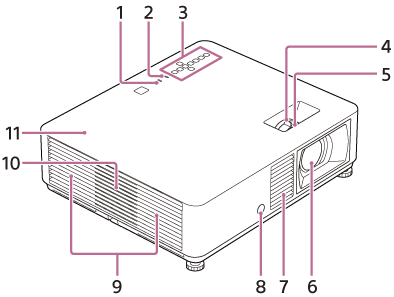

شكل توضيحي للجانب العلوي/الأمامي/الأيمن لجهاز العرض

  1. ON/STANDBY المؤشر
  2. WARNING المؤشر
  3. لوحة التحكم
  4. ذراع الزوم
  5. ذراع ضبط التركيز البؤري
  6. عدسة جهاز العرض
  7. فتحات التهوية (مدخل الهواء)
  8. مستقبل إشارات التحكّم عن بعد
  9. فتحات التهوية (مخرج الهواء)
  10. سماعة
  11. الغطاء العلوي


الجانب الخلفي/الجانب السفلي

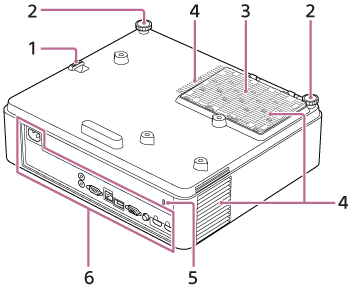

شكل توضيحي للجانب الخلفي/السفلي لجهاز العرض

  1. قضيب منع السرقة
    لتركيب جنازير (أسلاك) منع السرقة وما إلى ذلك من الأنواع المتوفّرة في السوق.
  2. أقدام أمامية (قابلة للضبط)
  3. غطاء مرشّح الهواء
  4. فتحات التهوية (مدخل الهواء)
  5. قفل منع السرقة
    لتركيب كبلات منع السرقة المصنوعة بواسطة Kensington.
    لمعرفة التفاصيل، راجع موقع Kensington على شبكة الإنترنت.
    http://www.kensington.com/‎
  6. أطراف التوصيل

تنبيه

لا تضع أي شيء بالقرب من فتحات التهوية. يمكن لدرجة الحرارة داخل الوحدة أن ترتفع مما قد يؤدي إلى إصابة الوحدة بأعطال أو اندلاع حريق. لا تضع يدك أو أشياء من السهل تشوّهها بالقرب من ثقوب التهوية (مخرج الهواء) والمنطقة المحيطة بها. يمكن لمثل هذا العمل أن يتسبّب في الإصابة بحروق أو تشوّه هذه الأشياء.
