Οδηγός βοήθειας ψηφιακής φωτογραφικής μηχανής με εναλλάξιμο φακόILX-LR1

Πίσω πλευρά

1. Διακόπτης LOCK
2. Κουμπί (Μεγέθυνση)

   Κατά την αναπαραγωγή, μπορείτε να μεγεθύνετε την οθόνη αναπαραγωγής.

   Κατά τη λήψη, μπορείτε να χρησιμοποιήσετε τις λειτουργίες που έχουν αντιστοιχιστεί στις ρυθμίσεις προσαρμοσμένων πλήκτρων. Η λειτουργία λήψης δεν είναι αντιστοιχισμένη από προεπιλογή. Αντιστοιχίστε την επιθυμητή λειτουργία χρησιμοποιώντας τις ρυθμίσεις προσαρμοσμένων πλήκτρων.

3. Διακόπτης ON/OFF (Λειτουργία)
4. Λυχνία λειτουργίας

   Όταν ανάβει με πράσινο: Παρέχεται ρεύμα και ο διακόπτης ON/OFF (τροφοδοσία) είναι ενεργοποιημένος

   Όταν ανάβει με κόκκινο: Παρέχεται ρεύμα και ο διακόπτης ON/OFF (τροφοδοσία) είναι απενεργοποιημένος

5. Διακόπτης καλύμματος κάρτας μνήμης
6. Λυχνία πρόσβασης
7. Υποδοχή κάρτας μνήμης
8. Κάλυμμα κάρτας μνήμης
9. Κουμπί MENU
10. Για λήψη: κουμπί C (Προσαρμοσμένο κουμπί)
    Για προβολή: κουμπί (Διαγραφή)
11. Τροχός ελέγχου
12. Κουμπί (Αναπαραγωγή)
13. Διακόπτης στατικών εικόνων/ταινιών/S&Q
14. Κουμπί κλείστρου/MOVIE (ταινία)
15. Τερματικό ρεύματος και ελέγχου



16. Οπή βίδας στερέωσης USB Type-C
17. Ακροδέκτης USB Type-C
18. Υποδοχή HDMI micro

Εμπρός πλευρά

1. Δείκτης κουμπώματος
2. Αισθητήρας εικόνας*
3. Προσάρτηση
4. Επαφές φακού*
5. Κουμπί απελευθέρωσης φακού



6. Σημάδι θέσης αισθητήρα εικόνας
   • O αισθητήρας εικόνας είναι ο αισθητήρας που μετατρέπει φως σε ένα ηλεκτρικό σήμα. Η θέση του αισθητήρα εικόνας υποδεικνύεται με το (Σημάδι θέσης αισθητήρα εικόνας). Όταν μετράτε την ακριβή απόσταση μεταξύ της φωτογραφικής μηχανής και του θέματος, ανατρέχετε στη θέση της οριζόντιας γραμμής.
   • Αν το θέμα βρίσκεται πιο κοντά από την ελάχιστη απόσταση λήψης του φακού, δεν είναι δυνατή η επιβεβαίωση της εστίασης. Βεβαιωθείτε ότι η απόσταση μεταξύ του θέματος και της φωτογραφικής μηχανής είναι επαρκής.
7. Λυχνία εγγραφής
8. Φακός

^* Μην αγγίζετε απευθείας αυτά τα σημεία.

Κάτω πλευρά

1. Οπή της υποδοχής τριπόδου
   Υποστηρίζει βίδες 1/4-20 UNC

   Χρησιμοποιήστε ένα τρίποδο κ.λπ. με βίδα που έχει μήκος μικρότερο από 5,5 mm (7/32 in) (Συνιστώμενη ροπή σύσφιξης: 2,0 N・m).
   Διαφορετικά, δεν θα μπορείτε να στερεώσετε καλά τη φωτογραφική μηχανή και υπάρχει κίνδυνος να υποστεί ζημιά.

Οπές βίδας στερέωσης (M3)

Χρησιμοποιήστε βίδες M3 που έχουν μήκος μικρότερο από 4,5 mm (3/16 in) (Συνιστώμενη ροπή σύσφιξης: 0,6 N・m).

Εάν χρησιμοποιείτε βίδες με διαφορετικές διαστάσεις από αυτές που προβλέπονται, μπορεί να μην καταφέρετε να στερεώσετε καλά αυτό το προϊόν και να του προκαλέσετε ζημιά.

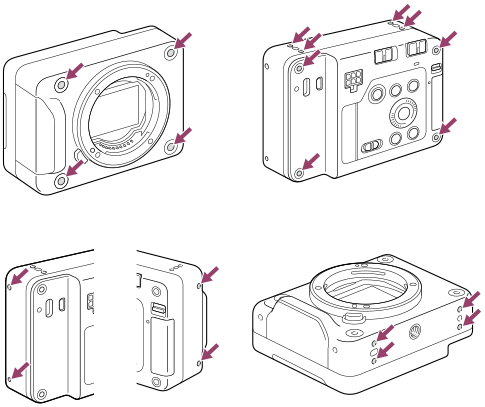

Μπορείτε να βρείτε οπές για βίδες στερέωσης στα ακόλουθα σημεία.

• Εμπρός: 4 σημεία
• Πίσω: 4 σημεία
• Επάνω: 4 σημεία
• Στο πλάι: 2 σημεία σε κάθε πλευρά
• Κάτω: 4 σημεία
