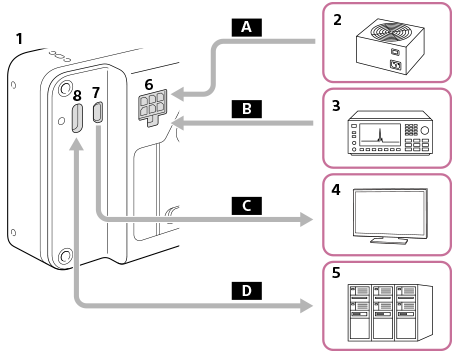

Παράδειγμα σύνδεσης επιμέρους συσκευών
Με μεμονωμένη σύνδεση μιας μονάδας τροφοδοσίας ρεύματος, μιας γεννήτριας σήματος και ενός υπολογιστή κ.α. στο τερματικό ρεύματος και ελέγχου, το τερματικό USB Type-C και την υποδοχή HDMI micro αυτού του προϊόντος επιτυγχάνεται η τροφοδοσία ρεύματος στο προϊόν, ο κοινός έλεγχος και η επίβλεψη.
- Αυτό το προϊόν
- Μονάδα τροφοδοσίας ρεύματος
- Γεννήτρια σήματος
- Monitor
- Υπολογιστής/εξοπλισμός κ.α.
- Τερματικό ρεύματος και ελέγχου
- Υποδοχή HDMI micro
- Ακροδέκτης USB Type-C
Τροφοδοσία ρεύματος
FOCUS (Εντολή για εστίαση της φωτογραφικής μηχανής)
TRIGGER (Εντολή για απελευθέρωση του κλείστρου της μηχανής)
Οθόνη λειτουργίας/Live View (HDMI)
Έλεγχος φωτογραφικής μηχανής (USB)

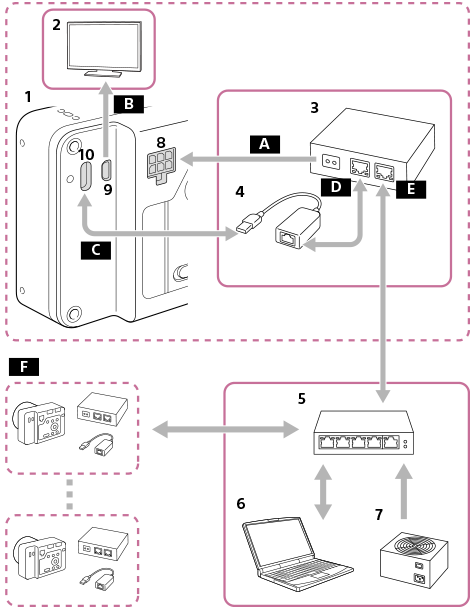

Παράδειγμα χρήσης διαχωριστή PoE
Εάν χρησιμοποιήσετε έναν διαχωριστή PoE, μπορείτε να τροφοδοτείτε με ρεύμα τη φωτογραφική μηχανή και να τη χειρίζεστε ταυτόχρονα.
- Αυτό το προϊόν
- Monitor
- Διαχωριστής PoE
- Τροφοδοτικό USB-LAN
- Κόμβος μεταγωγής PoE
- PC
- Μονάδα τροφοδοσίας ρεύματος
- Τερματικό ρεύματος και ελέγχου
- Υποδοχή HDMI micro
- Ακροδέκτης USB Type-C
Τροφοδοσία ρεύματος
Οθόνη λειτουργίας/Live View (HDMI)
Έλεγχος φωτογραφικής μηχανής (USB)
PoE OUT (LAN)
PoE IN (LAN)
Είναι δυνατή η σύνδεση του παραπάνω συστήματος σε περισσότερα στάδια.
Σημείωση
- Κατά τη σύνδεση του ακροδέκτη FOCUS/TRIGGER/EXPOSURE του τερματικού ρεύματος και ελέγχου σε μια συσκευή διαφορετική από την πηγή τροφοδοσίας ρεύματος, συνδέστε το GND (0 V) της συνδεδεμένης συσκευής στον ακροδέκτη DC IN αυτού του προϊόντος.
