Προδιαγραφές τερματικού ρεύματος και ελέγχου

Προδιαγραφές υποδοχής

Molex Micro-Fit 3.0 6 ακίδων (430450622)

Εικόνα του σχεδιαγράμματος διευθέτησης τερματικού ρεύματος και ελέγχου

Αριθμός ακίδας Είσοδος/Έξοδος Όνομα Function
1 ― ― Αυτός ο ακροδέκτης δεν είναι λειτουργικός.
2 GND DC 10-18 V IN - Συνδέεται στο GND.
3 Πηγή τροφοδοσίας DC 10-18 V IN + Συνδέεται στην πηγή τροφοδοσίας.
4 Είσοδος FOCUS Κλειδώνει την εστίαση της φωτογραφικής μηχανής με τη "Χαμηλή" είσοδο.
5 Είσοδος TRIGGER Εκτελεί λήψη με "Χαμηλή" είσοδο, όταν η είσοδος για τον ακροδέκτη FOCUS είναι "Χαμηλή".
6 Έξοδος EXPOSURE Παρέχει "Χαμηλή" έξοδο από όταν ανοίγει εντελώς η πρόσθια κουρτίνα έως ότου ολοκληρωθεί η έκθεση (τουλάχιστον 1 msec).

Ακροδέκτης DC IN

Τάση εισόδου: 10 V – 18 V

Ακροδέκτης EXPOSURE (Έξοδος)

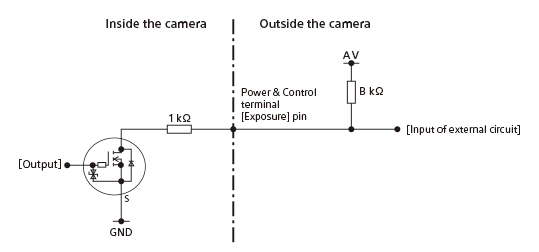

Διάγραμμα κυκλώματος σήματος του ακροδέκτη EXPOSURE

Exposure ON: Ανοιχτός αγωγός ON

Exposure OFF: Ανοιχτός αγωγός OFF

  • Η έξοδος ανοιχτού αγωγού απαιτεί μια ανορθωτική αντίσταση για το εξωτερικό κύκλωμα. Διαμορφώστε το κύκλωμα ώστε να ικανοποιεί τον ακόλουθο τύπο.
    C ≥ A × 1/(B+1)

    A: τάση τροφοδοσίας ρεύματος PU (V)
    B: αντίσταση PU (kΩ)
    C: VIL του εξωτερικού κυκλώματος (V)

Ακροδέκτης FOCUS/Ακροδέκτης TRIGGER (Είσοδος)

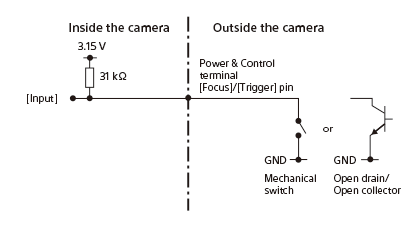

Διάγραμμα κυκλώματος σήματος του ακροδέκτη FOCUS/ακροδέκτη TRIGGER

Focus ON: 0 V

Focus OFF: Ανοιχτό

Trigger ON: 0 V

Trigger OFF: Ανοιχτό

  • Συνδέστε αυτήν την ακίδα σε έναν διακόπτη που μπορεί να κάνει εναλλαγή μεταξύ του ανοιχτού (μη συνδεδεμένου) και του GND (0 V) ή ένα κύκλωμα ανοιχτού αγωγού/ανοιχτού συλλέκτη.

Συνιστώμενο διάγραμμα χρονισμού

Διάγραμμα χρονισμού γεννήτριας σήματος του Focus/Trigger/Exposure

  • Όταν φωτογραφίζετε με Focus και Trigger, το Focus πρέπει να έχει ενεργοποιηθεί πριν από το Trigger.

Σημειώσεις για τις συνδέσεις

Κατά τη σύνδεση του ακροδέκτη FOCUS/TRIGGER/EXPOSURE σε μια συσκευή διαφορετική από την πηγή τροφοδοσίας ρεύματος, συνδέστε το GND (0 V) της συνδεδεμένης συσκευής στον ακροδέκτη DC IN αυτού του προϊόντος.

Σημείωση

  • Όταν χρησιμοποιείτε ένα καλώδιο διαφορετικό από το παρεχόμενο καλώδιο ρεύματος και ελέγχου, βεβαιωθείτε ότι το έχετε συνδέσει σωστά στον ακροδέκτη ρεύματος (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE. Εάν κάνετε σύνδεση σε λάθος ακροδέκτη, υπάρχει κίνδυνος δυσλειτουργίας, εκπομπής καπνού ή φωτιάς κ.λπ.
  • Εάν ορίσετε τη ρύθμιση [Priority Set in AF-S] (Ρύθμιση προτεραιότητας σε AF-S) ή [Priority Set in AF-C] (Ρύθμιση προτεραιότητας σε AF-C) σε [AF] ή [Balanced Emphasis] (Ισορροπημένη έμφαση) και το χρονικό διάστημα από την ενεργοποίηση του Focus έως την ενεργοποίηση του Trigger είναι σύντομο, τότε ενδέχεται να μην μπορείτε να επιτύχετε έγκαιρη εστίαση και λήψη. Σε αυτήν την περίπτωση, αυξήστε το χρονικό διάστημα για την ενεργοποίηση του Trigger ή ορίστε τη ρύθμιση [Priority Set in AF-S] (Ρύθμιση προτεραιότητας σε AF-S) ή [Priority Set in AF-C] (Ρύθμιση προτεραιότητας σε AF-C) σε [Release] (Απελευθέρωση). (Μετά την επιλογή του [Release] (Απελευθέρωση), θα γίνεται λήψη ακόμη και εάν το θέμα δεν είναι εστιασμένο.)
  • Ακόμη και εάν η ρύθμιση [Drive Mode] (Λειτουργία μονάδας) έχει οριστεί ως [Single Shooting] (Μονή λήψη), είναι δυνατή η συνεχής λήψη με διαρκή ενεργοποίηση/απενεργοποίηση του Focus/Trigger. Ωστόσο, η μέγιστη ταχύτητα συνεχούς λήψης περιορίζεται με τον ακόλουθο τρόπο. Επιπλέον, η ταχύτητα λήψης μπορεί να μειωθεί ανάλογα με τις συνθήκες λήψης.
    • Όταν το Trigger ενεργοποιείται/απενεργοποιείται, ενώ το Focus παραμένει ενεργοποιημένο: Έως περίπου 5 καρέ ανά δευτερόλεπτο
    • Όταν το Focus και το Trigger είναι ενεργοποιημένα/απενεργοποιημένα: Έως περίπου 2,5 καρέ ανά δευτερόλεπτο
