[Placement]-Registerkarte

Auf der [Placement]-Registerkarte können Sie die Platzierungseinstellungen für die SLS-1A-Lautsprecher einzeln festlegen oder ändern.

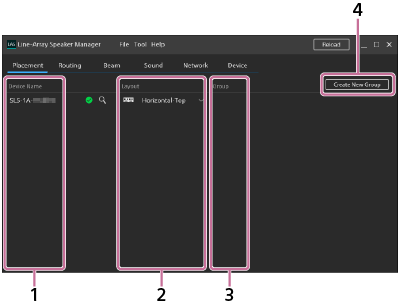

Fenster wenn die Registerkarte Placement ausgewählt ist

  1. Device Name

    Aufgelistet sind die Namen der SLS-1A-Lautsprecher, deren Platzierungseinstellungen festgelegt oder geändert werden können.

    Eine Änderung, die Sie mit der Anwendung Line-Array Speaker Manager am Gerätenamen des SLS-1A-Lautsprechers vornehmen, der als Eingabegerät festgelegt ist, wird möglicherweise nicht auf der Eingangsquelle unter „Subscription“ am [Routing]-Register reflektiert. Ändern Sie in diesem Fall die Eingangsquelle erneut in der [Routing]-Registerkarte.

  2. Layout

    Wählen Sie eine der folgenden Layoutoptionen (Ausrichtung und Position) aus der Dropdown-Liste auf individueller SLS-1A-Lautsprecherbasis aus.

    • Horizontal-Top:

      Die Abbildung zeigt die Ausrichtung des Lautsprechers SLS-1A und die Lage der Bassreflexöffnungen

      Zum Platzieren des SLS-1A-Lautsprechers mit seinen Bassreflexöffnungen () an der Unterseite ausgerichtet (zum Platzieren des SLS-1A-Lautsprechers über dem Display)

    • Horizontal-Bottom:

      Zum Platzieren des SLS-1A-Lautsprechers mit seinen Bassreflexöffnungen an der Oberseite ausgerichtet (zum Platzieren des SLS-1A-Lautsprechers unter dem Display)

    • Vertical-Left:

      Zum Platzieren des SLS-1A-Lautsprechers mit seinen Bassreflexöffnungen nach rechts ausgerichtet (zum Platzieren des SLS-1A-Lautsprechers links vom Display)

    • Vertical-Right:

      Zum Platzieren des SLS-1A-Lautsprechers mit seinen Bassreflexöffnungen nach links ausgerichtet (zum Platzieren des SLS-1A-Lautsprechers rechts vom Display)

  3. Group

    Sie können die Gruppen-Einrichtungszuweisung bearbeiten oder die Gruppierung der Gruppe aufheben.

    • Zum Öffnen des Fensters „Group Settings“ klicken Sie auf (group).

    • Zum Aufheben der Gruppierung der Gruppe klicken Sie auf (ungroup).

  4. Create New Group

    Sie können eine neue Gruppe anlegen. Im Fenster „Group Settings‟ legen Sie die Ausrichtung und Sequenz der zusammengefügten SLS-1A-Lautsprecher fest.

    • Group Selection: Aktivieren Sie das Kontrollkästchen für jeden einzelnen SLS-1A-Lautsprecher, den Sie in die Gruppe aufnehmen möchten. Bis zu 6 Lautsprecher können gruppiert werden.

    • Layout: Wählen Sie eine Layoutoption (Ausrichtung und Position) für die Gruppe aus der Dropdown-Liste aus.

    • Sort Order: Sie können die Reihenfolge der SLS-1A-Lautsprecher ändern.

    Hinweis

    • Zum Anwenden der neuen Einrichtung klicken Sie auf [Apply].

      Zum Wiederherstellen der vorherigen Einrichtung klicken Sie auf [Cancel].
