Line-Array Speaker Manager

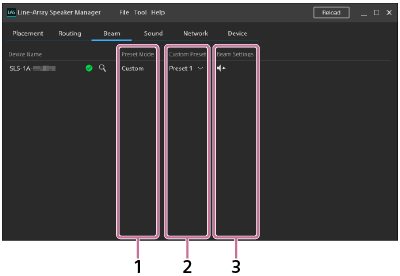

Preset Mode

Der Typ der Strahlsteuerung-Einrichtung wird angezeigt.

Eine der folgenden Optionen wird angezeigt.

• Custom: Eine der benutzerdefinierten Einstellungen ist ausgewählt. Sie können eine benutzerdefinierte Einstellung mit der Anwendung Line-Array Speaker Manager festlegen und bis zu 10 benutzerdefinierte Einstellungen auf dem SLS-1A-Lautsprecher registrieren.

  Registrierte benutzerdefinierte Einstellungen können aus der Dropdown-Liste unter „Custom Preset“ ausgewählt werden.

• Type X^*: Eine der voreingestellten Strahlsteuerungseinstellungen wird über den DIP-Schalter auf der Rückseite des SLS-1A-Lautsprechers ausgewählt. Einzelheiten über den DIP-Schalter siehe mit dem SLS-1A-Lautsprecher mitgelieferte Bedienungsanleitung.

  ^* „X“ stellt die vorgegebene Einstellungsnummer der Strahlsteuerung dar.

Custom Preset

Die aktuelle benutzerdefinierte Einstellung wird angezeigt. Sie können eine der 10 benutzerdefinierten Einstellungen auswählen.

Zum Festlegen oder Ändern der Zuweisung zu einer benutzerdefinierten Einstellung klicken Sie auf(beam settings) unter „Beam Settings‟.

Beam Settings

Durch Klicken auf (beam settings) können Sie das Fenster „Beam Settings“ öffnen und die Strahlsteuerung-Einrichtung vornehmen.

Wenn „Type X“ unter „Preset Mode“ angezeigt wird oder 8-Kanal-Eingang für die Anzahl der Dante-Eingangskanäle gewählt ist, können Sie keine Strahlsteuerung-Einrichtung vornehmen.

Wählen Sie eine benutzerdefinierte Einstellung unter „Settings Target“ und nehmen Sie dann Strahlsteuerung-Einrichtung unter „Beam Settings Method“ vor.

Um eine Einrichtung der Strahlsteuerung zu speichern, stellen Sie sicher, dass Sie dies tun, bevor Sie die Anwendung Line-Array Speaker Manager beenden.

Einzelheiten zum Speichern von Einstellungen finden Sie in „Speichern/Importieren von Einstellungen für den SLS-1A-Lautsprecher, die in der Anwendung Line-Array Speaker Manager vorgenommen werden (Export/Import)“.

• Import Beam Data: Sie können Klangsimulationsdaten importieren, die mit EASE^® Focus 3 oder FIRmaker^® 3D erzeugt wurden. Stellen Sie sicher, dass der Koeffizienten-Dateiname den folgeden Anforderungen entspricht:

  • Benennungsregel: xxxx_num.csv

  • xxxx: Repräsentiert jeglichen Text.

  • Der Zahl im Dateinamen (num) muss ein Unterstreichungszeichen (_) vorangestellt werden.

  EASE Focus 3 und FIRmaker 3D kann von der Homepage von AFMG^® Technologies GmbH unter der folgenden Adresse heruntergeladen werden:

  https://www.afmg.eu/en

• Steering/Spread: Passen Sie den Beam-Steering-Winkel (zwischen -40 Grad und +40 Grad) und den Öffnungswinkel (zwischen 0 Grad und 90 Grad) an.

  Der Wert „Focal Length“ zeigt die X/Y-Koordinaten an, wenn der SLS-1A-Lautsprecher () ein virtueller Punktquellenlautsprecher () ist, basierend auf der Anzahl der verknüpften SLS-1A-Lautsprecher, Beam-Steering-Winkel und Öffnungswinkel. Wenn Sie die Einstellungen mit „Import Beam Data“ vornehmen, werden die Werte nicht berechnet.



• Installation Environment: Für die Installationsumgebung für den SLS-1A-Lautsprecher wählen Sie die Tiefe und den Bodentyp des Raums, und nehmen Sie dann die Einrichtung der Strahlsteuerung vor.

  Die angezeigten Einheiten für Entfernungen können von [Tool] in der Menüleiste geändert werden.

• No Settings: Wählen Sie diese Option, wenn Sie die Einrichtung nicht ändern möchten.
