Свързване на система от високоговорители с 5.1 канала с връзка към двоен усилвател
Можете да подобрите качеството на звука на предните високоговорители, като свържете поотделно вградените усилватели към високочестотните и нискочестотните високоговорители в конфигурация на двоен усилвател.
Ако не използвате задни съраунд високоговорители или високи/височинни високоговорители, можете да свържете предните високоговорители към изводите за SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3) чрез връзка с двоен усилвател.
Преди да свързвате кабели, уверете се, че сте изключили захранващия АС кабел.
За подробности как да свържете кабелите на високоговорителите към устройството, вижте “Как да свържете кабелите на високоговорителите”.

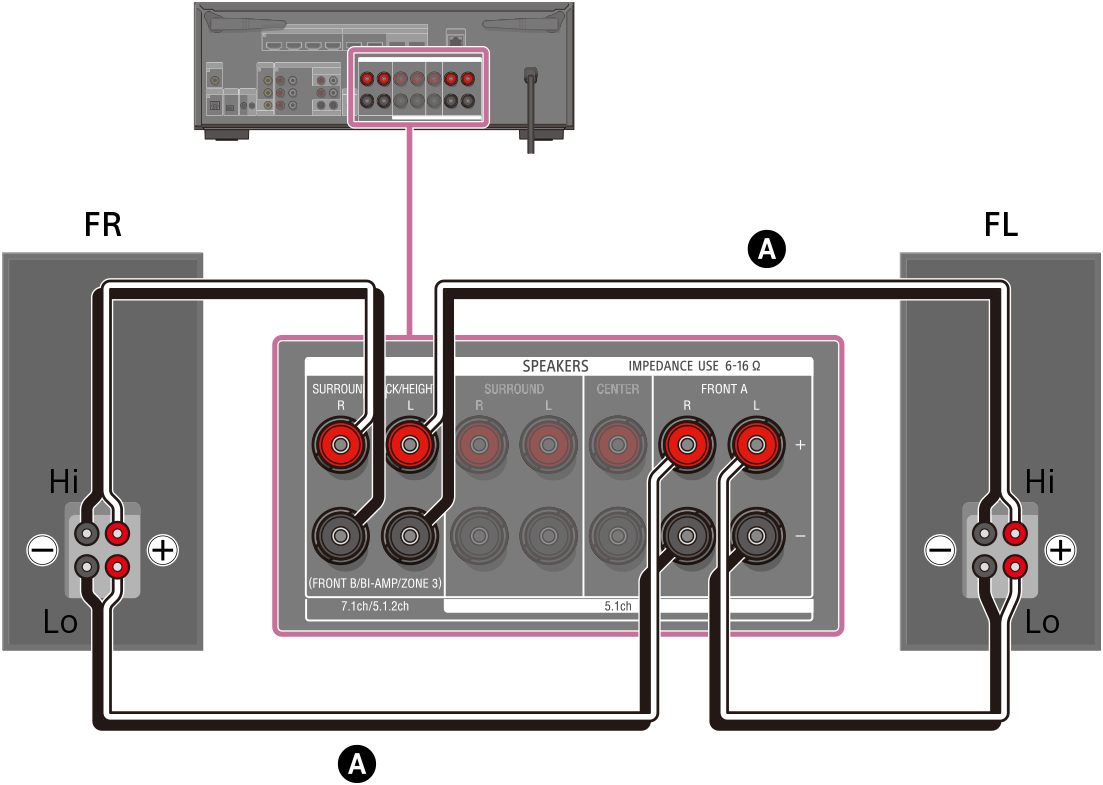

Свързване на предните високоговорители с връзка за двоен усилвател
Свържете входовете от страна на Lo (или Hi) на предните високоговорители към изводите за SPEAKERS FRONT A, а входовете от страна на Hi (или Lo) на предните високоговорители към изводите за SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3) на устройството.
Уверете се, че металните закрепващи елементи на Hi/Lo, прикрепени към високоговорителите, са свалени от тях, за да избегнете неизправности в устройството.
Кабел за високоговорител (не се доставя)
Свързване на високоговорители, различни от предните високоговорители
Свържете както съраунд L, така и съраунд R високоговорителите към изводите за SPEAKERS SURROUND на устройството, свържете централния високоговорител към изводите за SPEAKERS CENTER на устройството, а субуфера към извода за SUBWOOFER OUT на устройството.
Монофоничен аудио кабел (не се доставя)
Кабел за високоговорител (не се доставя)
Уверете се, че металните закрепващи елементи на Hi/Lo, прикрепени към високоговорителите, са свалени от тях, за да избегнете неизправности в устройството. След като установите връзка, задайте [Surround Back Speaker Assign] в [Manual Speaker Settings] под [Speaker Settings] на [BI-AMP].
Забележка
- Свържете високоговорителите с номинален импеданс от 6 до 16 ohms.
- След като сте разположили и свързали високоговорителите, уверете се, че сте избрали схемата на високоговорители, която желаете, като използвате [Speaker Pattern] в [Manual Speaker Settings] от [Speaker Settings].
- Можете да зададете [Surround Back Speaker Assign] само ако схемата на високоговорителите е зададена на настройка, която няма задни съраунд и високи/височинни високоговорители.
