Tilslutning af 5.1-kanals højttalersystem med Zone 3-tilslutning

Slut hver enkelt højttaler til SPEAKERS-terminalerne bag på enheden.

Før du tilslutter kabler, skal du sørge for at tage netledningen ud af stikkontakten.

Se "Sådan tilsluttes højttalerkabler", hvis du vil have flere oplysninger om, hvordan du slutter højttalerkabler til enheden.

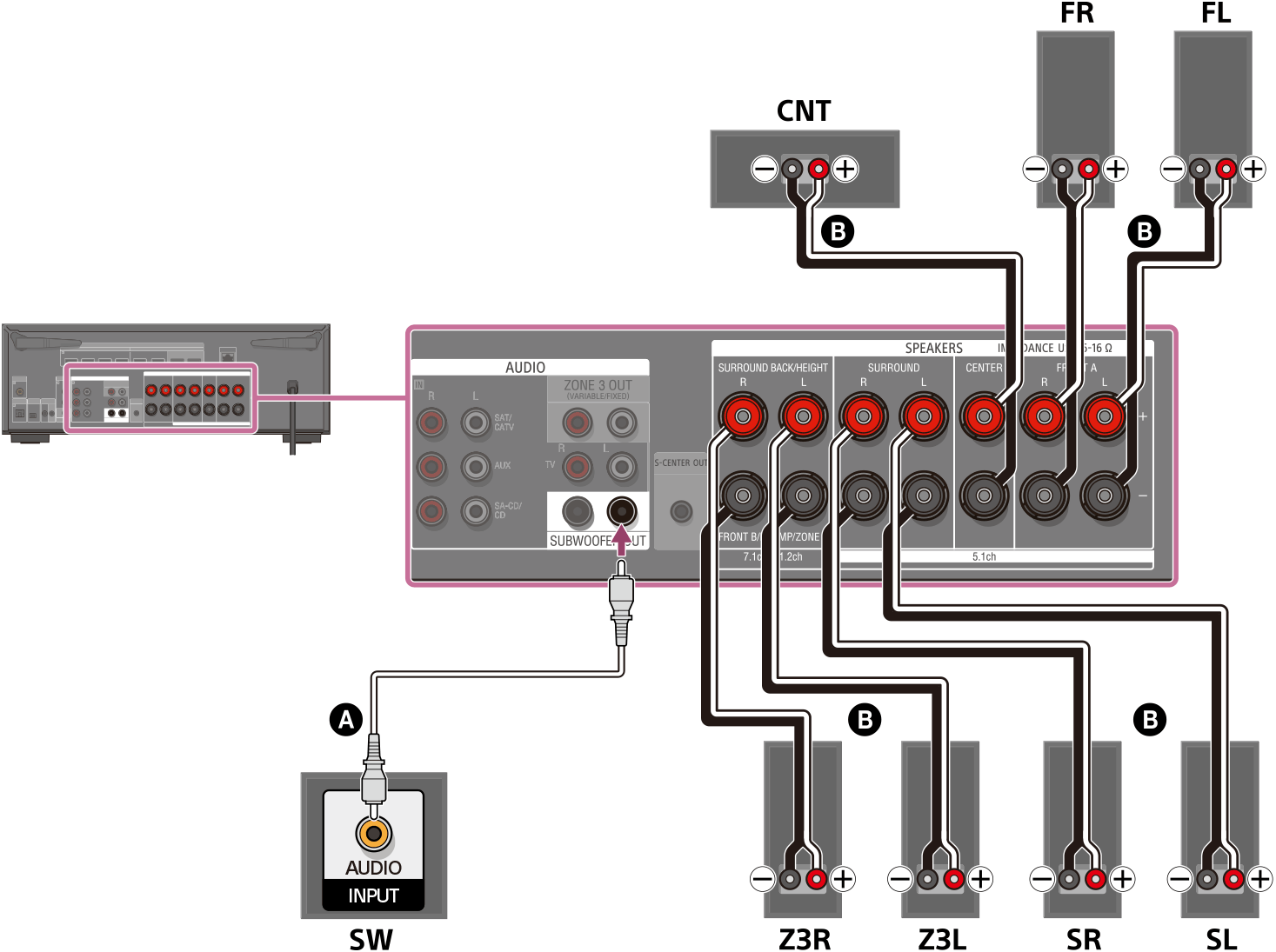

Illustration af tilslutning af hver højttaler til højttalerterminalerne bag på enheden. Slut venstre og højre fronthøjttalere, venstre og højre surround-højttalere, venstre og højre Zone 3-højttalere og centerhøjttaleren til deres respektive højttalerterminaler ved hjælp af højttalerkabler (medfølger ikke). Slut subwooferen til SUBWOOFER OUT-terminalen med et monolydkabel (medfølger ikke).

Monolydkabel (medfølger ikke)

Højttalerkabel (medfølger ikke)

Efter du har oprettet Zone 3-tilslutningen, skal du indstille [Surround Back Speaker Assign] i [Manual Speaker Settings] under [Speaker Settings] til [Zone3].

Bemærk!

  • Tilslut højttalere med en nominel impedans på 6 ohm til 16 ohm.
  • Når du har installeret og tilsluttet dine højttalere, skal du sørge for at vælge det højttalermønster, du ønsker, vha. [Speaker Pattern] i [Manual Speaker Settings] under [Speaker Settings].
  • Du kan kun indstille [Surround Back Speaker Assign], hvis højttalermønsteret er indstillet til en indstilling, som ikke har surround-bag- og højde-/overhead-højttalere.
  • For at nyde [USB], [Home Network], [Bluetooth Audio], [Chromecast built-in], [Spotify] eller [AirPlay] i Zone 3 skal du vælge [SOURCE] for zone 3-indgangen og derefter skifte hovedzoneindgangen.
  • Når en af de eksterne indgange (SAT/CATV, AUX, TV eller SA-CD/CD) er valgt i Zone 3, afspilles lyden fra den enhed, der er sluttet til AUDIO IN-stikket. For at afspille den eksterne digitale indgang fra OPTICAL IN TV-stikket, COAXIAL IN SA-CD/CD-stikket eller HDMI IN-stikket skal du vælge målindgangen for hovedzonen og derefter vælge [SOURCE] for Zone 3.
